Как да изтрия трвата от чертежа ...

AutoCAD Формула
AutoCAD

и да оставя само в краищата на канала. В смисъл искам да има трева само по вътрешните стени (номер 1 и 2) на канала и дъното, отбелязан с номер 3, а не в цялата му вътрешност? AutoCAD 2017 Благодаря

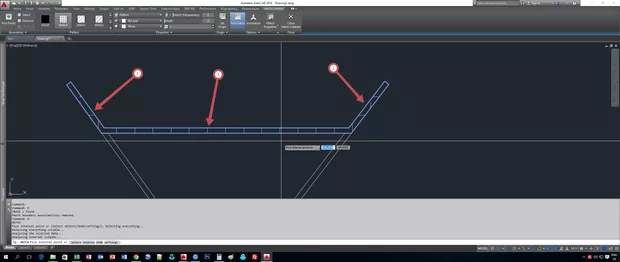

При създаването на Hatch трябва да имаш линии ( обекти ) които да го ограничават ... направи с offset една допълнителни линии по вътрешните страни на отстояние по преценка и тогава направи Hatch - a - снимка 1.

Снимка_1

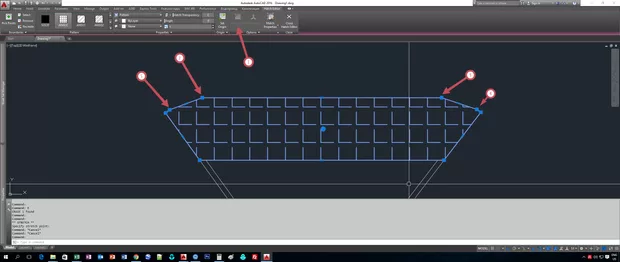

Другия ти вариант е да направиш Hatch - a да не е асоциативен - кликни върху бутона Associative ( снимка 2 позиция 1 ) ако свети, ако не свети значи не е асоциативен и съответно може с маркерите ( снимка 2 позиция 2, 3, 4 и т.н. ) да си го нагласиш грубо да е по вътрепната периферия на стените.

Снимка_2

Има ли по-реалистично изображение за трева във AutoCAD?

Направете си собствена щриховка с командата "superhatch", като използвате стилизирана снимка за трева. Урок 9 от модул 6.
