Въпрос към урок: Създаване на скосявания, заобляния и "офсет"
от курс: AutoCAD Формула
Как да Fillet - на и Cramfer - на даден правоъгълник, без да остават правите му ъгли?

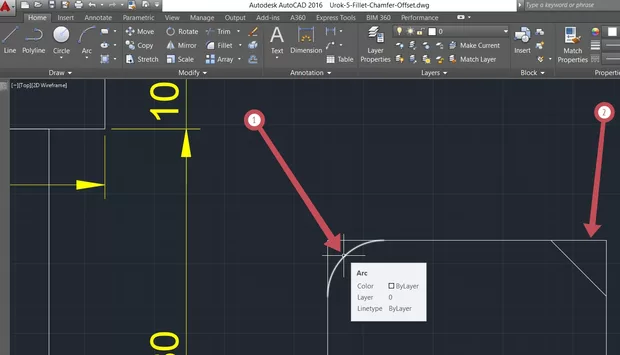

Когато направя промените чрез горе посочените команди правоъгълника се променя но остават правите му ъгли, а заоблените линии ми ги дава като отделни.
Здравей, Димитър.

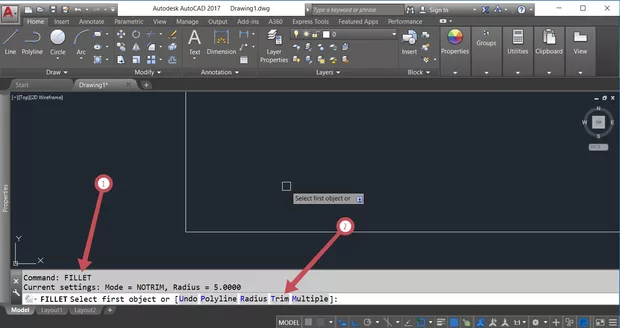

Стартирай, командата Fillet (снимка 1 позиция 1) и след това избери Trim (снимка 1 позиция 2) от комадния ред или посредством T от клавиатурата.

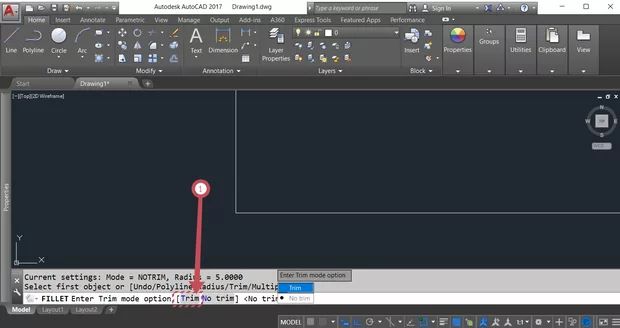

След това излиза опция за Trim - избери TRIM (снимка 2 позиция 1)

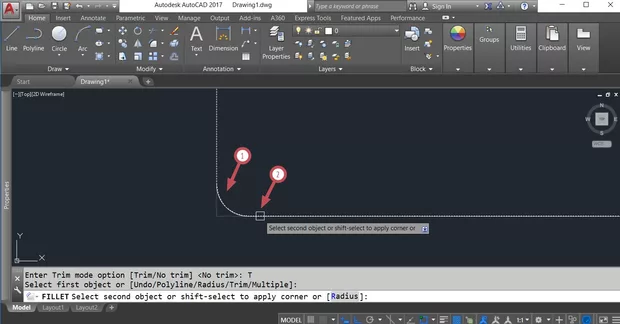

След което доизпълни командата Fillet (снимка 3 позиция 1).

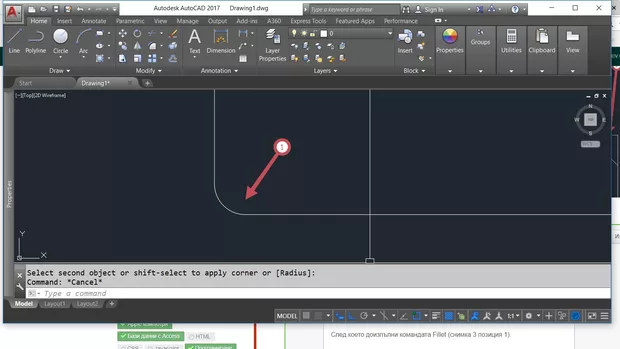

Резултатът е на снимка 4.
Веднъж ако направиш тази настойка да е TRIM и затвориш файла (без да имаш други отворени файлове) със запазване на промените, следва тази настройка да остане по подразбиране.
Благодаря за бързия отговор Краси, получи се. Поздрави!
Супер е че се е получило!
Моля!
