Защо се получава тази грешка с Loft?

3D Моделиране и Рендериране с 3DS MAX 2018
3DS MAX 2018
3D Моделиране и Рендериране

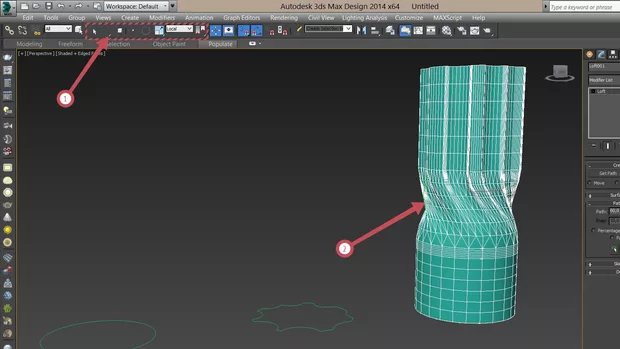

Здравейте, бихте ли обяснили защо командата LOFT усуква втората форма при прехода - експериментално установих че завъртането е на 60 градуса- тази грешка я дава и на версия 2016 на Макс Второто ми питане е относно туулбара - незнам ,какво активирам ,но често се случва туулбара да стане в тъмен цвят ,при което се налага да рестартирам от тоолбарите. Благодаря :)

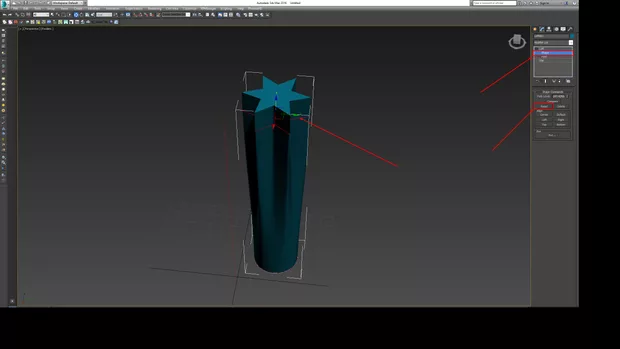

Здравей, това завъртане по принцип се получава, когато завъртиш втората съставна фигура, а ако не е завъртяна би трябвало да са в едно направление. Пробвай когато е селектирана фигурата да избереш бутона Reset и така би трябвало да се върнат в първоначалното положение, без завъртане. Възможно е да се получава и този дефект от някакво манипулиране на самите съставни форми - ако не се получи по горепосоченият метод, пробвай с нови шейпове, да видим дали ще се появи пак. Относно тулбара - не знам какво може да го причинява и при мен става по някога, но обикновено когато мина с мишката отгоре, бутоните се появяват отново :(

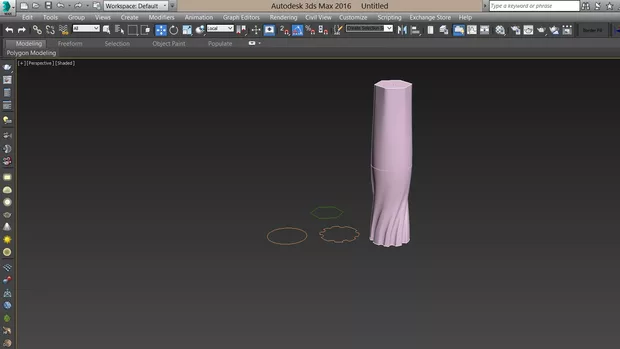

Здравейте,опитах с различни форми но резултата е същия

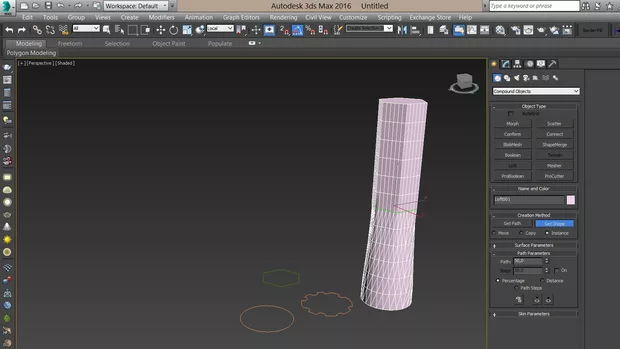

тук се получи,може би самата форма с вдлъбванията има проблем с геометрията

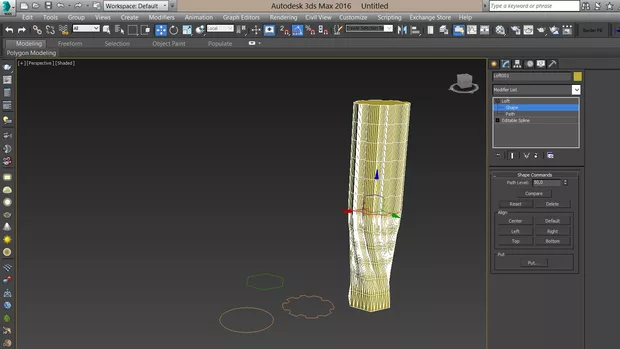

Префод между трите форми

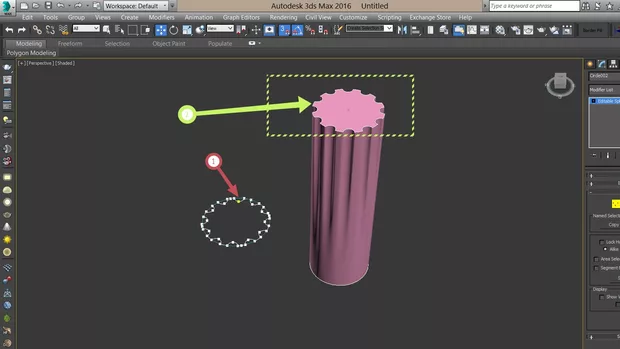

извода,който правя до момента е че всяка форма постината чрез добавяне на други форми и изрязване дава "усукване". Ако редактирането на формата е само на ниво преместване на точки всичко е наред. Незнам само кое не е наред в геометрията полученачрез пресичане на два сплайна и изрязване с булеан.

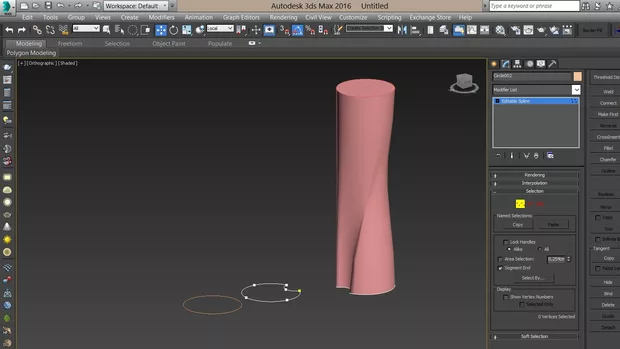

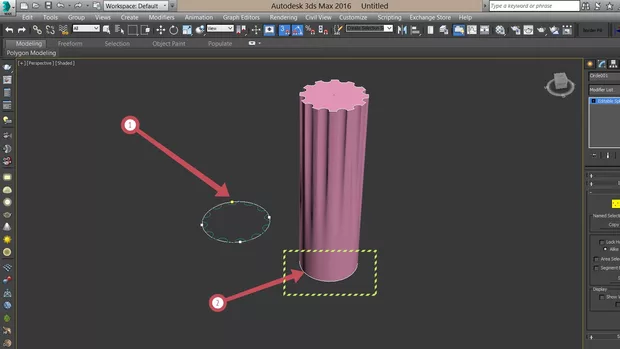

Опитах и с позицията на начална точка да бъде еднаква за двете окръжност - няма промяна

Здравейте,извода до който достигнах за плавното преминаване на формите с използването на LOFT е следния : - необходимо е формите да бъдат абсолютно симетрични - началните им точки да съвпада (First point )

При несимтрични форми,за да избегнем усукването може би ръчно трябва да я завъртим
