Разликата между прилепванията Intersection и Apparent Intersection

автор
инж. Краси Кръстев ·

1

Цел

В няколко стъпки да покажа какви са основните разлики между прилепванията с доста близки имена, а именно Intersection и Apparent Intersection.

2

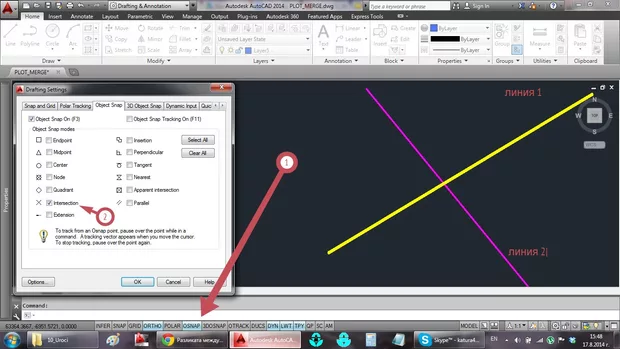

Intersection - Включени прилепвания

От иконката Osnap с десен бутон на мишката избирам Settings след което в Object snap избирам само прилепването - Intersection.За демонстрация на прилепването съм избрал две линии които физически се пресичат.

3

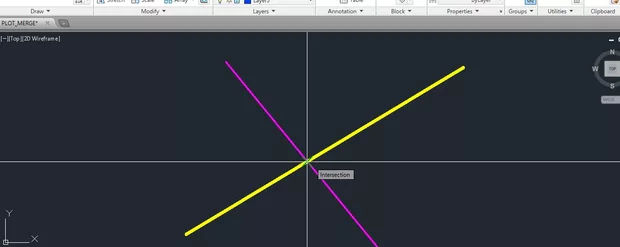

Intersection - Приложение

Искам да начертая една окръжност центъра на която да е пресечната точка на двете линии.Изписвам командата circle за окръжност приближавам се до пресечната точка на двете линии и благодарение на включеното прилепване AutoCAD ми прихваща пресечната точка ( позиция 1 ) - в следствие на което изчертавам окръжността с център в пресечната точка на двете линии.

4

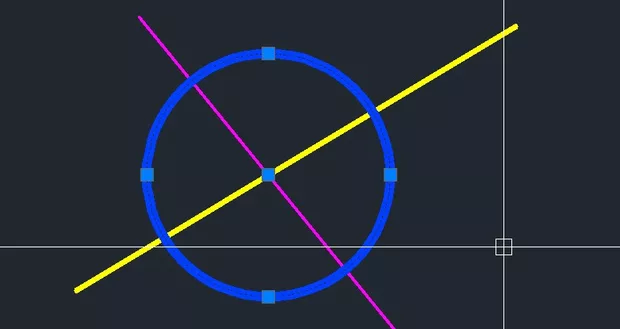

Intersection - краен резултат

5

Intersection - Извод

Използва се като самостоятелно прилепване без да се комбинира с други такива.Прихваща пресечната точка на два AutoCAD обекта които се пресичат физически.Използва се когато искаме да стартираме ( завършим ) даден обект в физическата пресечна точка на други два обекта.

6

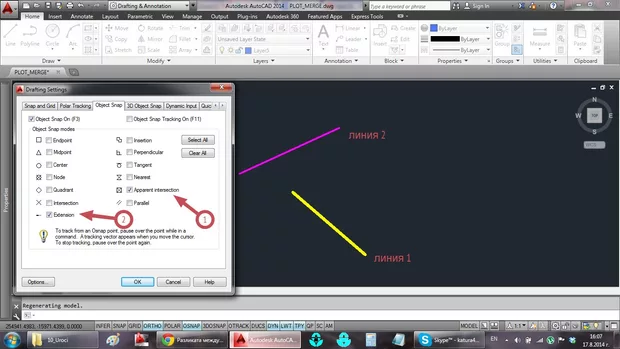

Apparent Intersection - Включени прилепвания

От иконката Osnap с десен бутон на мишката избирам Settings след което в Object snap избирам прилепванията - Apparent Intersection и Extension. За демонстрация на прилепването съм избрал две линии които физически НЕ се пресичат.

7

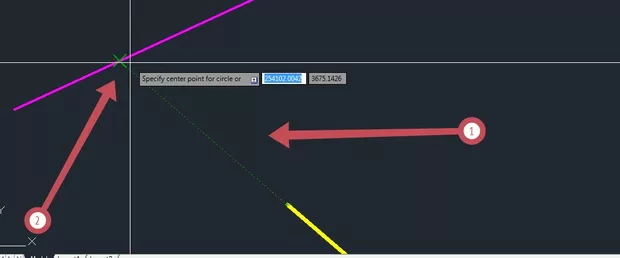

Apparent Intersection - Приложение

Искам да начертая една окръжност центъра на която да е бъдещата ( имагинерната ) пресечна точка на двете линии.Изписвам командата circle за окръжност при което AutoCAD ме пита за център на тази окръжност приближавам се до линия 1 ( така че да се прихване прилепването - Extension ) след което леко плъзгам мишката по продължение на линия 1 към линия 2 ( позиция 1 - се вижда как AutoCAD прави една пунктирана ( мислена ) линия по продължението на линия 1 - това е благодарение на прилепването Extension), стигайки до линия 2 AutoCAD прихваща пресечната точка на продължението ( мислената линия ) на линия 1 с линия 2 ( позиция 2 ) - отчитането на тази пресечна точка е блaгодарение на Apparent Intersection.Така аз мога да изчертая окръжност с център имагинерната пресечна точка на тези две линии които физически не се пресичат.

8

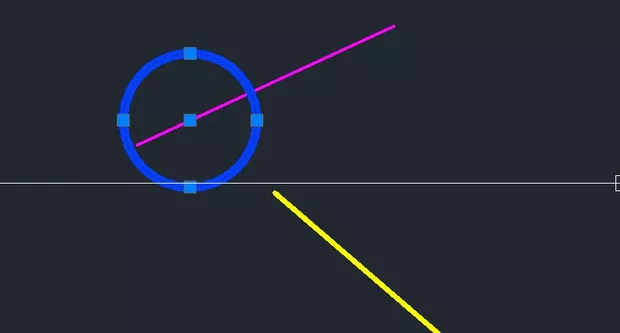

Apparent Intersection - краен резултат


9

Apparent Intersection - Извод

Използва се не като самостоятелно прилепване, а в съчетание с друго такова например Extension.Прихваща пресечната точка на два AutoCAD обекта които НЕ СЕ пресичат физически.Използва се когато искаме да стартираме ( завършим ) даден обект в "имагинерна"(нефизическа) пресечна точка на други два обекта.
10

Заключение

Сравнителен параметър                              Intersection                                       Apparent Intersection


Изисква задължително ползване                        НЕ                                               ДА (напр. Extension)
на комбинация с друго прилепване.


Вид на пресечната точка,                 Физическата ( мястото където вече са         "Имагинерната" (мястото
която прихващат .                            се пресекли двата или повече                    където БИХА се пресекли
                                                      AutoCAD обекта)                                       два или повече AutoCAD обекта)
