Подравняване и завъртане на  обекти с помощта на copy with base point и подходящ избор на координатна система

автор
инж. Светлозар Димов ·
Строителни конструкции
1

Начертаваме една окръжност и няколко радиуса.

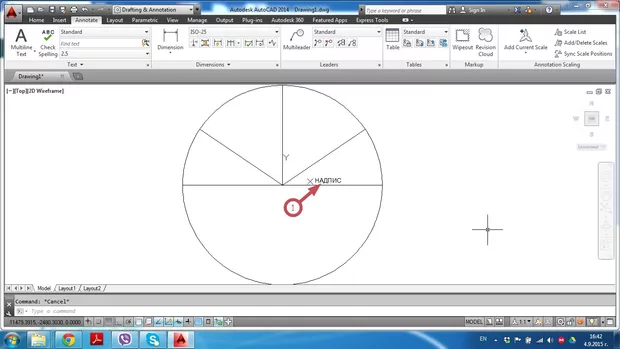

1 Ако имаме един надпис, който искаме да подравним с дадена линия, вместо да използваме командата rotate, можем да изберем надписа(обекта) и да стартираме командата copy with base point(ctrl+shift +c).

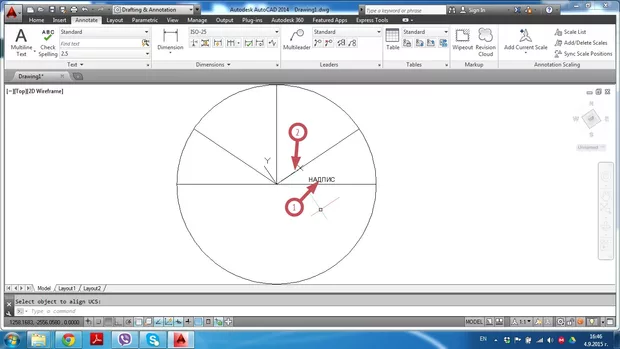

2 Подравняваме координатната система по обекта, който ни дава направлението,  по което искаме да подравним надписа.

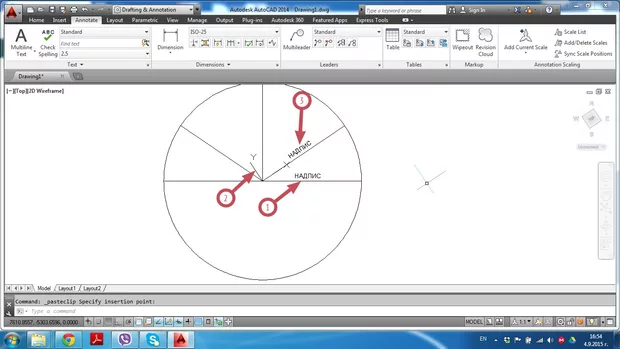

3 Чрез командата Paste(Ctrl + V), нашият надпис вече има желаното направление.

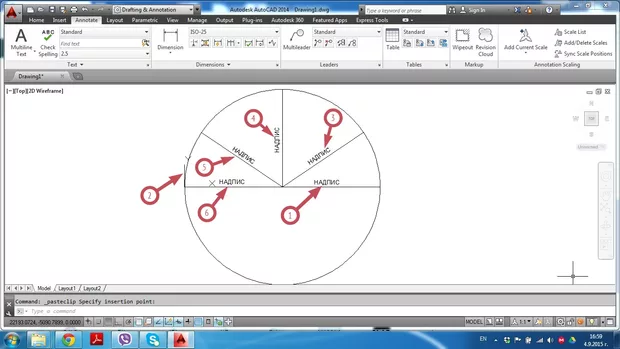

4 5 6 Повтаряме процедурата за всички желани направления:



7 Процедурата работи за всякакъв вид обекти. Единственото, което трябва да умеем, е правилна ориентация на координатната система. Този трик е особено мощен в 3д. Аз лично го предпочитам вместо използване на командите 2d и 3d align.
