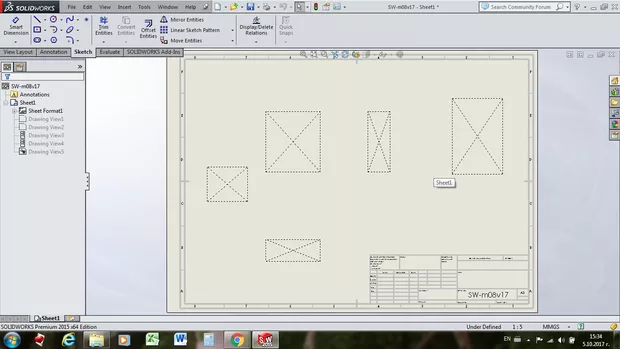

Здравейте, защо в чертежите за упражнение на мястото на изгледите има правоъгълници с пунктирани линии?

3D Моделиране CAD/BIM Проектиране SolidWorks SolidWorks

Здравейте, това се получава когато чертежа изгуби връзка с детайла или асемблито. Поставетеи ги в една папка и би трябвало всичко да е наред.

Преди да отворите чертежа още в папката където сте го поставили , най-отдолу посредата има бутон (References) натискате го и ви се отваря списък с редове ,може и един да е , в който е изписан реда, мястото на вашият тримерен модел от който е изграден чертежа , ако това дето би трябвало да е на чертежа не съвпада с тримерния модел , с неговото място и име ,то кликвате два пъти върху името на модела ,в първата колона и се отваря файла от където да потвърдите тримерния модел ,или го търсите в папките , ако имате повече от един детайл ,или е сглобена единица , то за всеки един детайл от сборката правите това упражнение , след това натискте OK , и го отваряте .
