Може ли в SOLIDWORKS да се задава разряда след десетичната запетая? Например ако имаме 12.5 да стане 12.500 и обратно това е само като изписване на дисплея.

Здравей,

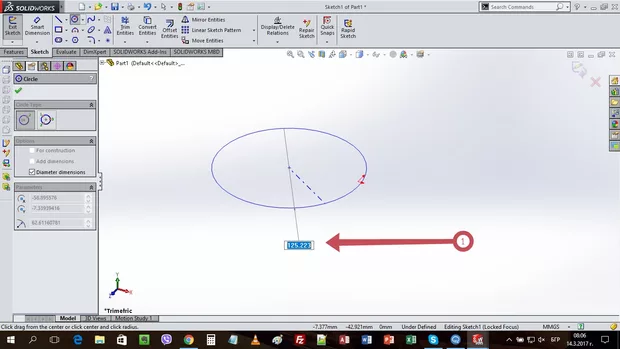

В момента най-вероятно по подразбиране настройките са така както е посочено на снимка 1.

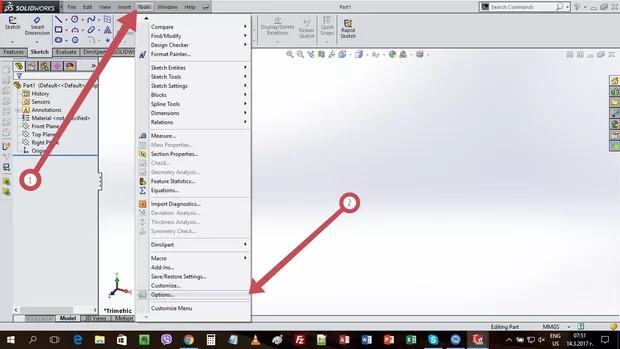

Отиди на Tools (снимка 2 позиция 1), след това отиди на Options (снимка 2 позиция 2)

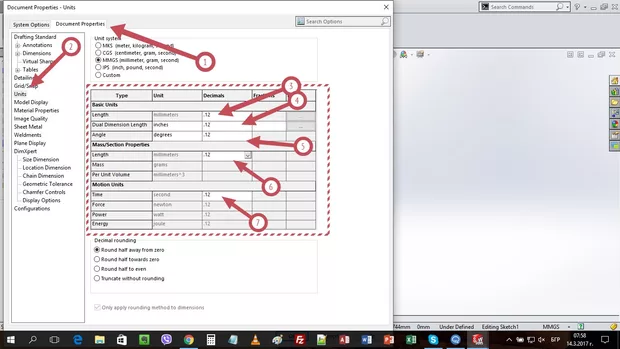

Отваря ни се прозореца Document Properties - Units (снимка 3). Там отиваме на раздела Document Properties (снимка 3 позиция 1), след това отиваме на Units (снимка 3 позиция 2), следва да видим една таблица в която са показани мерните единици за дължини, ъгъл и т.н. (снимка 3), в тази таблица може да зададем прецизността - колко знака след десетичната запетая искаме да се изпизва на дисплая.На снимка се вижда (снимка 3 позиция 3 до 7), че прецизността е .12 т.е до стотни.

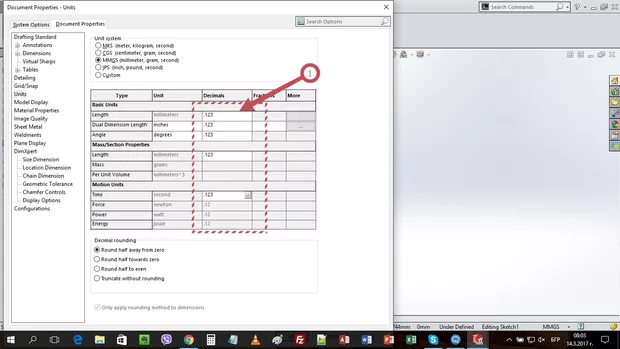

Кликваме на стрелката за да изберем по висока прецизност, избираме .123 (снимка 4 позиция 1).С ОК запазваме промените по тази настройка.

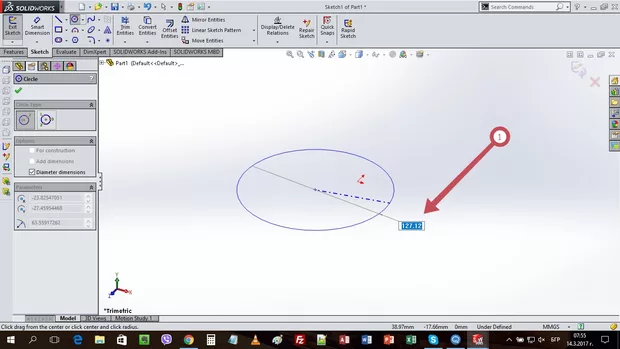

При изчертаване вече имаме три знака след запетаята.

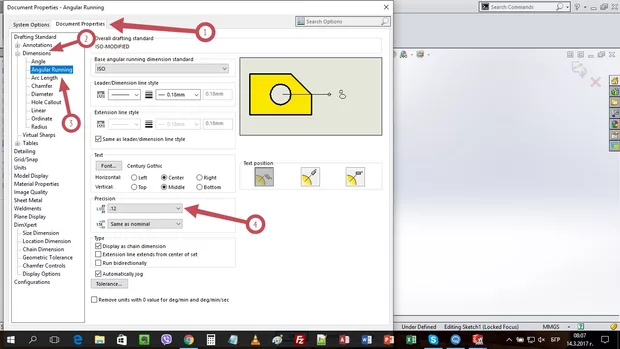

Ако пък да направиш същото с дименсиите (оразмерителните линии) следва да промениш настройките показани на снимка 6, аналогично е на горните обяснения.

Надявам се това да е търсения ефект.

Здравейте, ще уточня само: когато имаме 12.500 има ли опция в програмата с която да не се изписват излишните две нули т.е. числото да е 12.5 и да не се натоварва чертежа/скицата? Но при число от сорта 12.987786465 да го изписва.

Ето и моят първи опит за онагледяване на въпроса https://aula.bg/u/MzU5NjIzNjU4NQ
