Как да задам различен цвят на всяка конфигурация създадена с Modify Configurations?

3D Моделиране CAD/BIM Проектиране SolidWorks SolidWorks

Явно не правя нещо както трябва, защото смяната на цвета се прилага върху всички конфигурации, вместо за конкретно избраната.

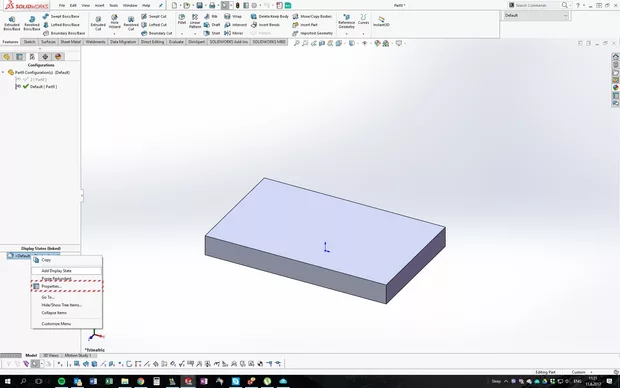

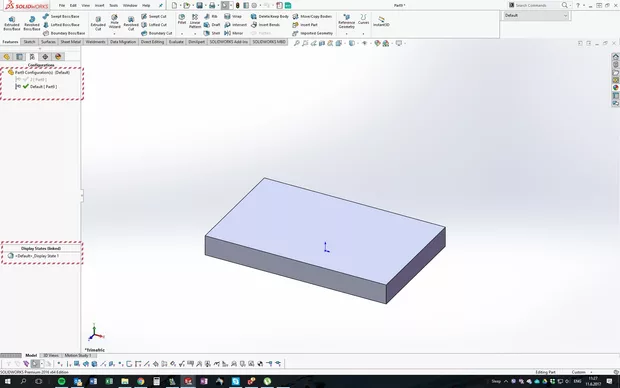

В Configuration manager най-отдолу има поле, което се нарича Display states. Когато даобавите нови конфигурации се създават нови display states, които по подразбиране са обвързани със съответната конфигурцаия. Можете да проверите дали е така, като дадете десен бутон върху Display state и изберете Properties.

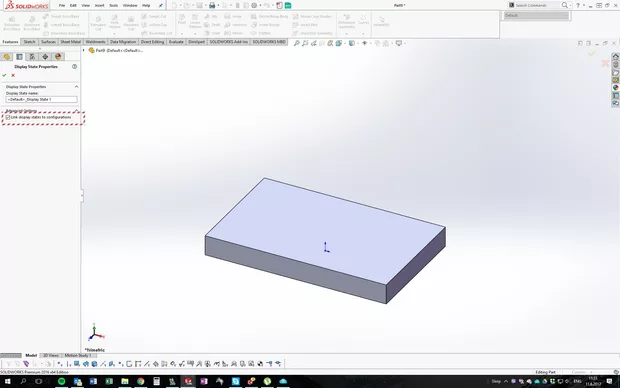

Отметката Link display states to configurations трябва да е поставена.

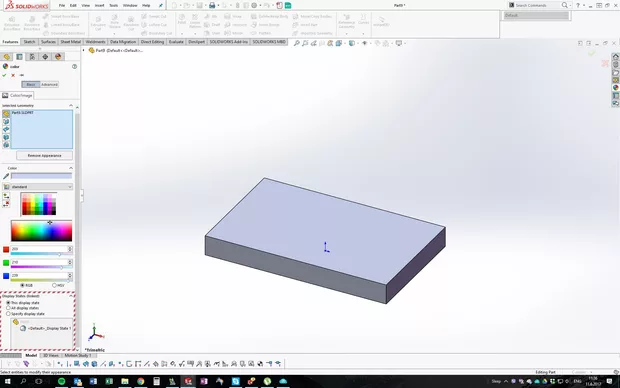

След това избираме Edit Aperiance и в Property Manager най-долу в полето Display states избираме за кои от тях да се отрази промяната на цвета. Ако исакме да е за текущата конфигурация избираме This display state.

Благодаря за помощта. Проблемът се оказа в отметката пред "Link diplay states to configurations" - след като я поставих избрания цвят се прилагаше само да посочената конфигурация.
