Откъде идва това?

Тайните на Revit Architecture Revit Architecture Основи на BIM и Revit

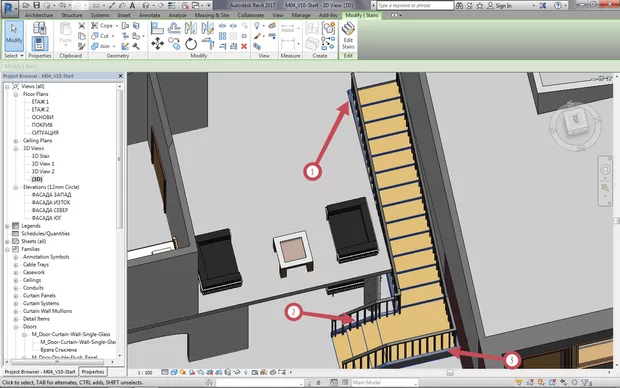

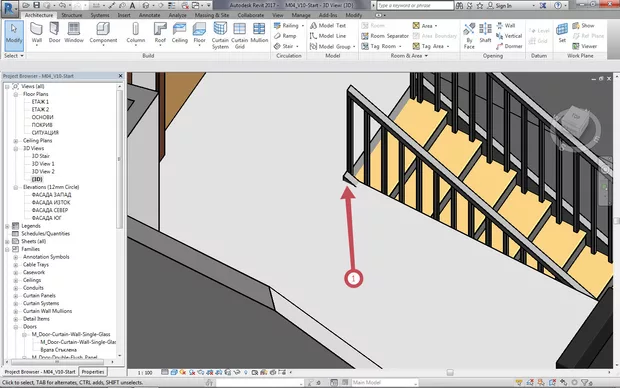

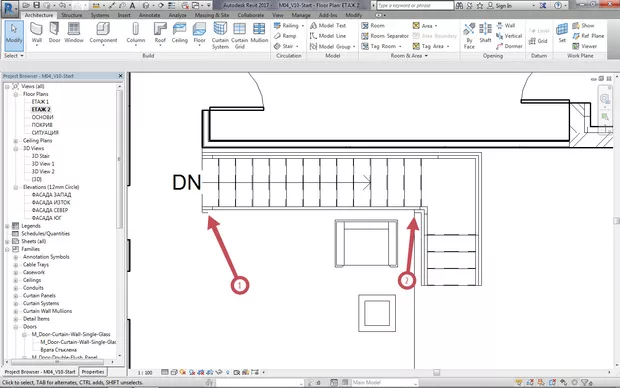

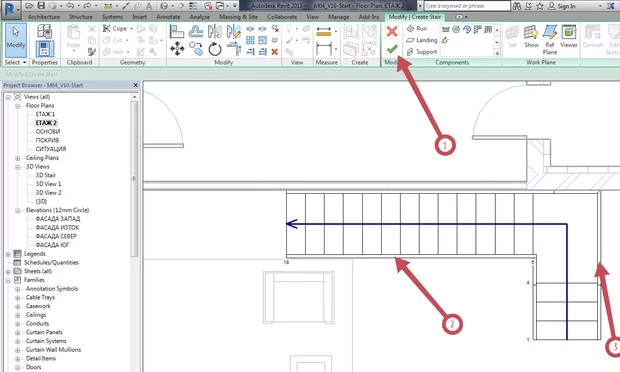

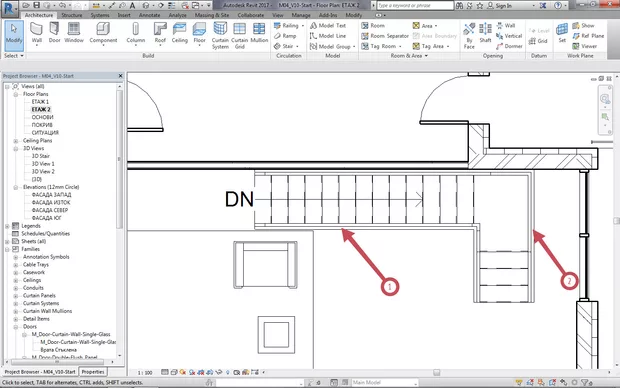

Откъде, моля, се появява това второ удебеляване на стълбата (стр. 2 и 3) от карт. 2, което се получава след кликването за потвърждаване на зелен. отметка от Mode на Modify/Create Stair (горе), което второ удебеляване го няма (стр. 2 и 3 от карт. 1) преди кликването на зел. отметка (стр. 1 от карт. 1). Това второ удебеляване създава усещането, че стълбата не е поставена както трябва, което всъщност не е само усещане, ами си е точно така, т. е. стълбата не е където трябва (стрелки 1 и 2 от карт. 1 и стрелка 1 от карт. 4). Това допълнително и пречещо удебеляване, което, както писах по-горе, се появява след кликването на зел. отметка за потвърждаване вида и избора на стълбата, се вижда по-ясно на карт. 5 с помощта на стрелките там. Как, моля, се избягва това? Благодаря.

Това е така наречения Stringer , или можем да го наречем страница. Идва от типа на стълбата. Маркирате стълбата и кликване Edit Type. Там в параметрите търсите Right Support, Left Support и избирате от менюто None. Нямам пред себе си отворена програмата, та ако имате проблем, пишете за по-конкретно отговор. Ако правите Monolithic Stair, изобщо няма да фигурират тези опции. Във вашия случай най-вероятно ползвате Assembly Stair
