Как да създам улук без да създавам покрив?

Тайните на Revit Architecture
Revit Architecture
Основи на BIM и Revit

Здравейте. Как да създавам улук без да създавам покрив? В конкретния случай имам покривни сандвич панели и не мога да създам улук по стандартния начин. Благодаря предварително!

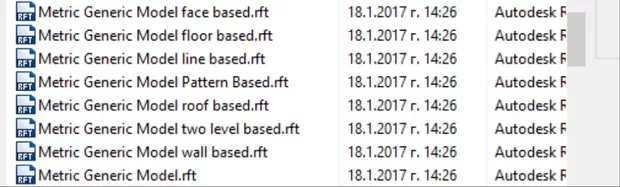

Заложния инструмент в Revit - Gutter, както сте разбрали се нуждае от покрив. Ако помислим логично улука се поставя на покрив и би следвлао да има покрив - следвайки сторителната логика - оставям това обаче настрани. За да създадете улук без покрив следва да изпозлвате друг начин. Това което ми хрумва е просто фамилия, която е предварително създадена за целта - например generic model, съдържаща нужната ви геометрия. Може да ползвате някои от посочените темплейти в зависимост от това каква геометрия имате налична и по какъв начин искате да поставите въпросния улук.

Здравейте. Имам затруднение кой темплейт да избера. В моя случай най-удобния вариант е да привържа улука за фасадния панел. Съотвено кой темплейт да избера и с опция sweеp ли според Вас е най-удобния начин да изградя улука? Благодаря предварително за отговора!

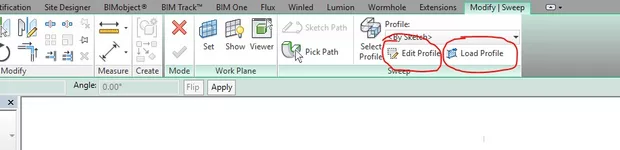

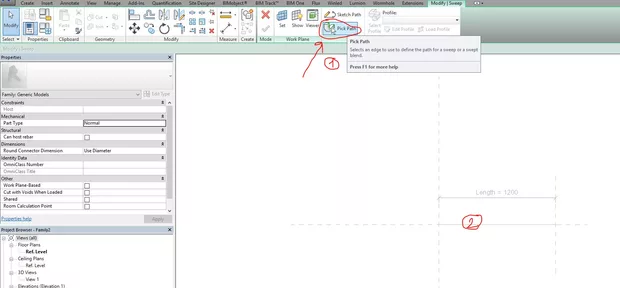

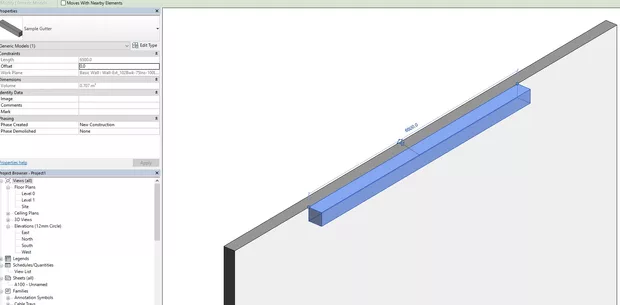

За темплейта препоръчвам - line based. Когато стартирате такъв темплейт ще имате заредена една референтна линия. Както вие предполагате - най-добре е да изпозлвате sweep, като в този случай при създаването на sweep геометрията изберете pick line за пътека и изберете линията от темплейта. След това в страничен изглед изчертайте профила или от падащото меню заредете фамилия за профил. След това приключете и заредете. В следващите сними можете да видите отделните стъпки. Стартиране на sweep в темплейт за Generic Model line based и изпозлване на pick path и референтната линия от темплейта След като изберете линията потвърждавате със зеленото тикче и следва да зададете профила - едната опция е да изберете Edit Profile и да го изчертаете, другата опция е да заредите фамилия за профил от Load Profile След като сте готови потвърждавате и накрая остава да заредите фамилията в проект. Като при поставяне на фамилията Revit ще очаква да изберете две точки по които да постави фамилията - пътеката на вашия Sweep. Ако се намирате в 3D изглед много лесно можете да прихванете точки от стена например. Ако фасадният ви панел е моделиран със стена, може да помислите и за вариант за изпозлване на Wall Sweep за създаване на Gutter.

Много благодаря за изчерпателния отговор! Получи се желания резултат.
