Как да изчертая нова детайлна линия?

Тайните на Revit Architecture
Revit Architecture
Основи на BIM и Revit

Как се добавят или изчертават друг вид Детайлна линия, например зиг-заг линия за фуга между колона-фундамент?

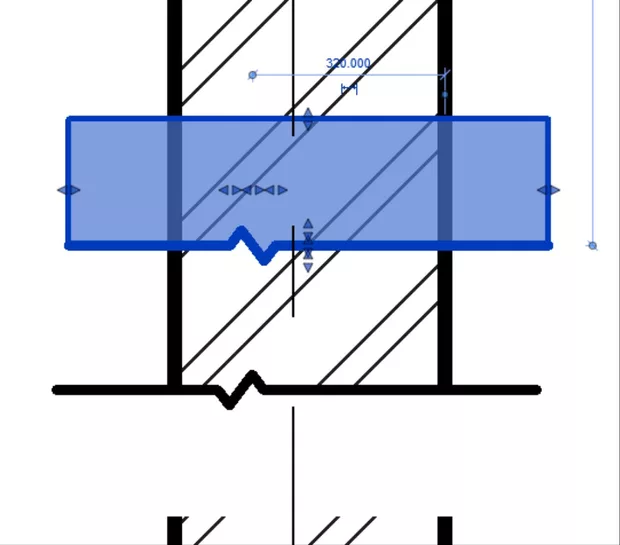

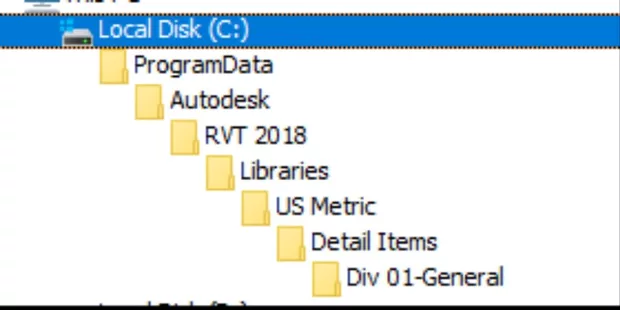

Може да контролирате различните типове линии от разделa Manage - Additional Settings - Line Styles. Това за което говорите сякаш е по-скоро Detail Component. Такива елементи се поставят от раздела Annotate, падащото меню от Component и избирате Detail Component. За да заредите т. нар. елемент Brake Line изпозлвайте раздела Insert - Insert Family и се навигирайте до тази папка и там има само един файл. Когато го заредите ще може да го поставяте и мисля, че той ще ви свърши работа Ето как изглежда самия елемент в проектна среда.

По ското за такъв стил зиг-заг.
