Въпрос към урок: Създаване и работа с графични шаблони от курс: Основи на BIM и Revit

Как да дефинирам дебелина на линия коректно?

Тайните на Revit Architecture Revit Architecture Основи на BIM и Revit
Николай Славчев

Какво означават тези 16 варианта за дебелина на линия? Не можем ли да контролираме дебелините на линиите със стойности в mm или pt, както е в AutoCAD?

арх. Петър Пенчев

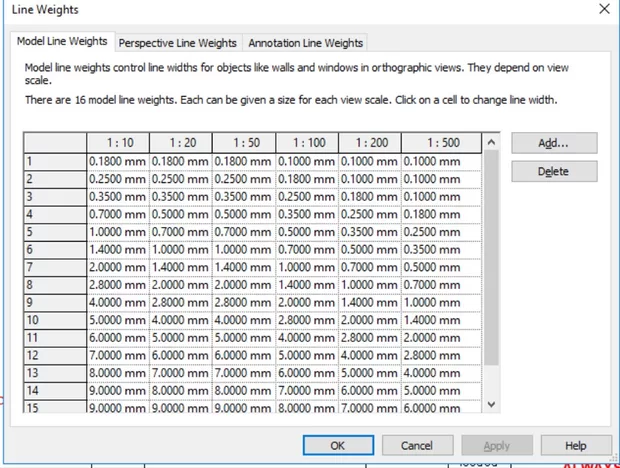

Първият ми съвет е да забравите всякаква логика от AutoCAD =) Софтуерите работят много различно. Що се отнася до дебелините. Всяка дебелина от 1 до 16 отговаря на дадени стойности в различните мащаби. Това контролирате от Manage -->> Additional Settings --> Line Weights

По този пример - линия номер 1, в 1:50 ще бъде с реална дебелина 0.18мм

Николай Славчев

Благодаря!
