Как да поставя точка или линия на точно определено място от покрива?

Тайните на Revit Architecture
Revit Architecture
Основи на BIM и Revit

Интересува ме как да поставя на точно определено място точка или линия? Задавам този въпрос, тъй като във видеото точките и линията се позиционират на съвсем случайни места, но знаем че в реалните случай те трябва да бъдат на точно определени места. Например как да поставя точка на 2 метра навътре от късата страна на покрива и на еднакво отстояние от двете дълги страни?

Можете предварително да начертаете в план отделни линии, изпозлвайки детайлни линии (Detail Lines) и след това да прихващате по тях.

Разбирам. А в кое ниво в план трябва да начертая тези линии върху покрива, така че да ги видя в тримерния модел или трябва да създам ново ниво?

Предполагам с "да ги видя в тримерния модел" имате предвид - да ги видите в 3D изглед. Ако искате да се виждат в 3D изглед, то трябва да изпозлвате Model Lines -защото Detail Lines са видими само в изгледа в който са начертани. Но в този случай най-добре е да изпзолвате план покрив или ситуация, някой от плановете в който виждате изцяло покрива и в този план да изчертаете детайлните линии и да добавите допълнителните точки и линии за контрол на покрива. След това да влезете в 3D изглед и да зададете височините на вече добавените линии и точки.

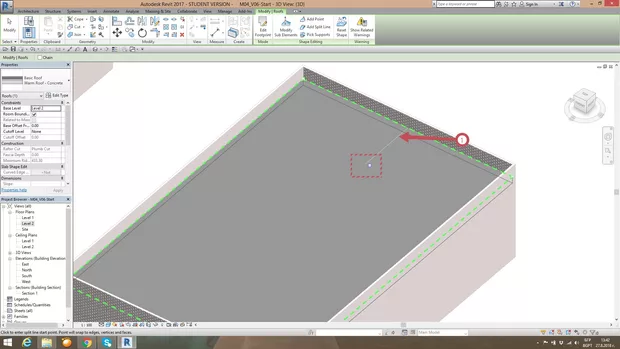

Благодаря! Така се получи, но когато вляза в режим за модификация на покрива и искам да добавя Split Line не мога да я прихвана от крайната точка (оградено) на моделната линия (1) , която съм изчертал предварително.

По-добре работете с 2D изгледи. Например в изглед ситуация или план покрив, работете с Detail Lines и поставете Split Line или Point в 2D изгледа. След това си влезте в 3D изглед и задайте височините.

Разбрах. Благодаря за разясненията!
