Може ли да се прави усредняване на РУ в плочата в зоната над колоните за гредова конструкция?

CAD чертане
BIM
PSCAD
Design Expert
Проектиране
Строителни конструкции по Еврокод

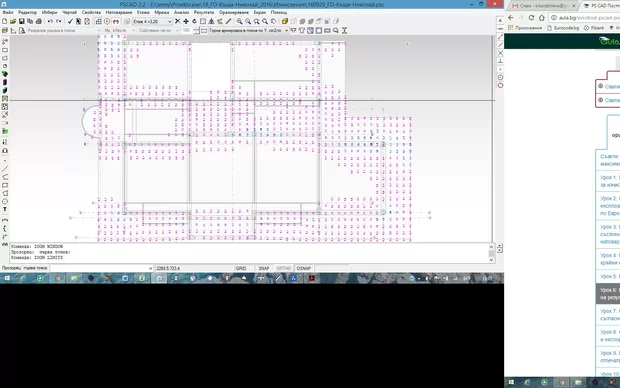

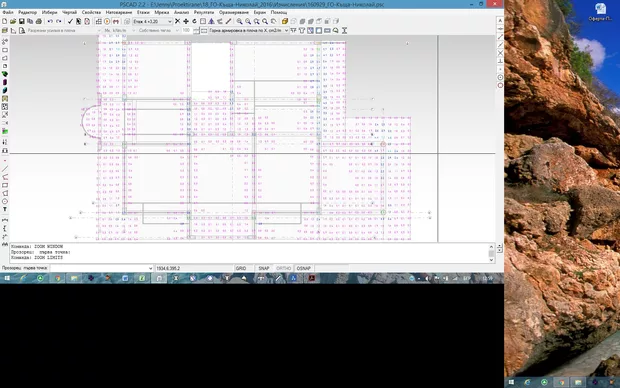

Трябва ли да се прави усредняване на РУ в плочата в зоната над колоните за този пример с гредова конструкция, така както е в примера за безгредова плоча?

Да, дори и при гредовите плочи си получава неравномерно разпределение на горната армировка, особено ако гредите са по-меки. Може да се осредни. При ръчните изчисления дори приемаме, че е равномерно разпределена за цялото поле.

Бихте ли обяснили по-подробно. Да осредняваме стойността, която се е получила в средата на колоната и съседната на нея или да игнорираме стойността в оста на колоната и да работим с първата до нея? Ще процедираме ли различно, когато от двете страни на съответната колона в разглежданото направление има греда или не?

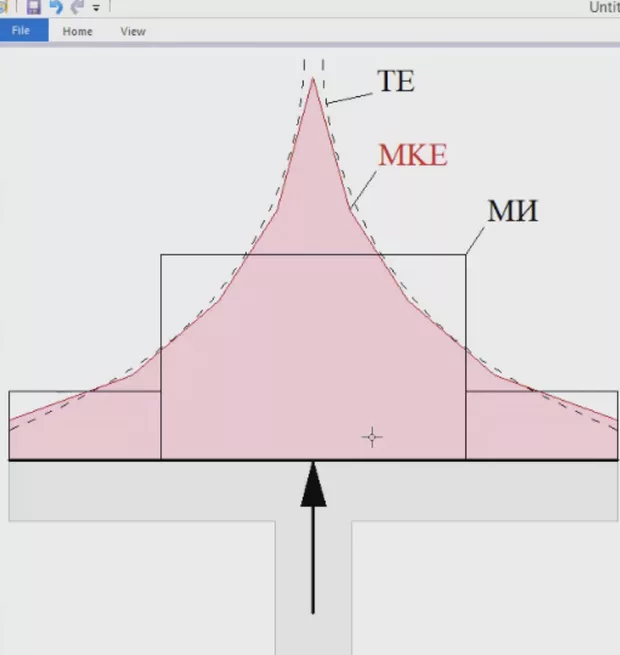

Не може да игнорираме стойността. Математически вярно е да осредним площно.

В конкретния случай, при балкончетата причината за концентрацията е по-скоро друга. Забелязва се, че където свършват гредите, има голяма концентрация на армировката от конзолата срещу гредата. Това се дължи по-скоро на коравината на гредата.

Тук може да се използва един конструктивен трик. Тази концентрация може да се поеме, като горната армировка от гредата се продължи в плочата на конзолата. Останалото може да се поеме с разпределена горна армировка.

Много благодаря.
