Има ли начин при експорт към ZWCAD размерите да не попадат в разреза на плочата и гредата?

CAD чертане
BIM
PSCAD
Design Expert
Проектиране
Строителни конструкции по Еврокод

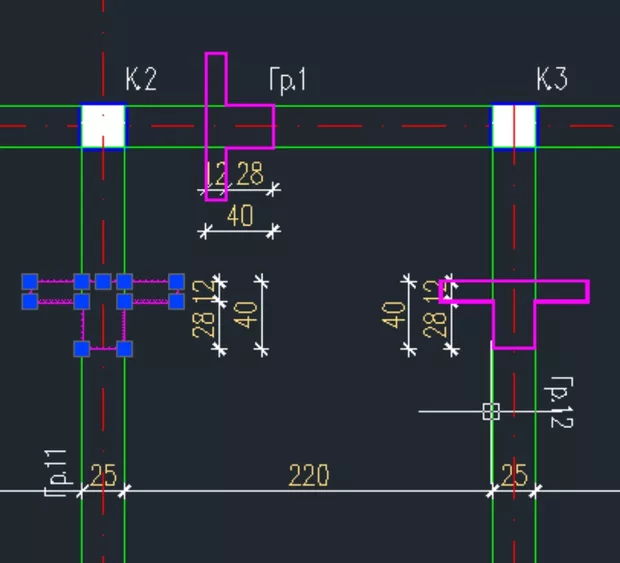

Има ли начин при експорт на чертеж към ZWCAD размерите да не попадат в разреза на сечението, така че да не се налага допълнително коригиране на повечето разрези? В случая на селектирания разрез съм разместил размерите, докато на другите два са изчертани по подразбиране - ще се наложи и тях да размествам. Благодаря за отговора!

Обикновено не ги разполагаме толкова далече от разреза. Ако се направи така на всички греди, ще почнат да се застъпват размерните линии с тези на другите греди (например Гр.1 с Гр.11). Може да се изкара само цифричката 12 извън линията. Ако плочата е по-дебела обаче, изглежда добре. Когато един чертеж се генерира автоматично, е много трудно да се направи програмата да го подрежда, така че винаги се налагат някакви корекции. Едно нещо, което е подходящо за даден случай, може да не изглежда добре в друг случай.

Важно уточнение е че преди да започнем да прехвърляме чертежа, би следвало да отворим ZWCAD или AutoCad и файла, в който искаме да прехвърляме. Едва тогава в списъците със слоеве се отварят и слоевете, в които сме свикнали да чертаем. Така след прехвърлянето чертежа ще изглежда максимално близо до това което си чертаем на ръка - слоевете ще са същите.
