Последни отговори

  • Не знам дали е предвидено за следващ урок, но се опитах да направя под за етаж 2 от модела в уроците, по начина от видеото. Всичко се получи с изключение на изолацията на външната стена, която не покрива самата плоча а само стената.

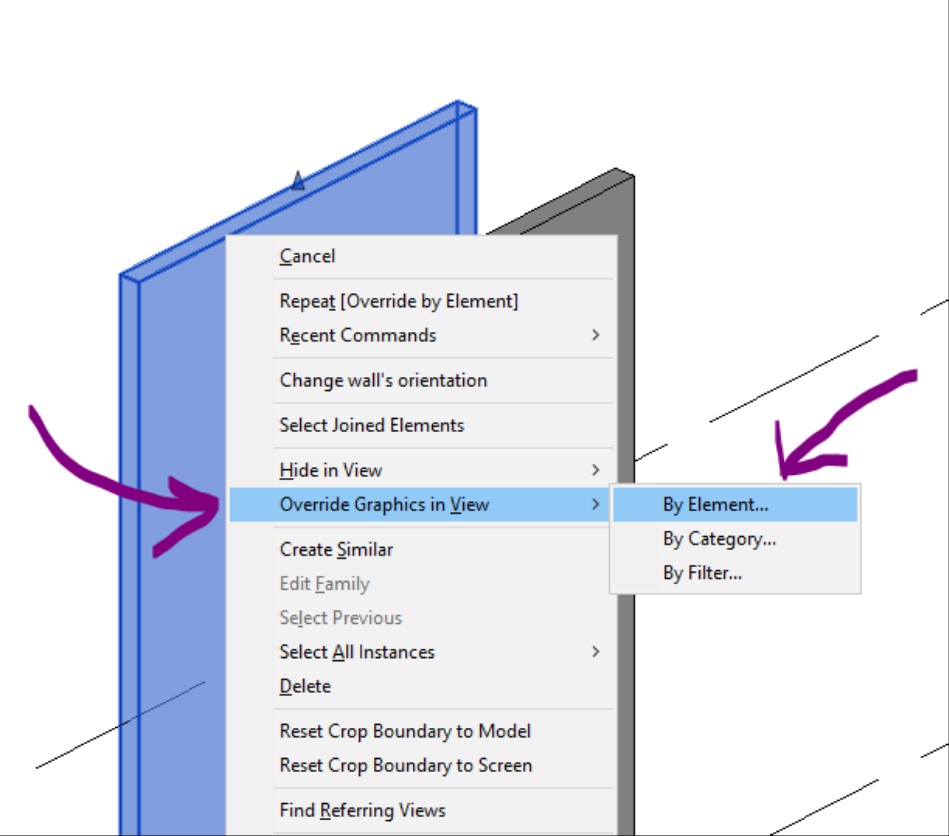

    Без скрийншот на това което правите ми е трудно да дам отговор. Предполагам изчертавате контура на плочата по външния контур на стената(заедно с изолацията). За да имате изолация преминаваща пред плочата - просто изчертайте правилно контура на плочата, а именно да стига до основния материал на стената, без изолацията. Придържайте се към реалната ситуация и истинското изпълнение. Плочата стига до външняи ръб на тухлата например, а не до външняи ръб на изолацията. В този ред на мисли, можете да използвате отделни стени за тухлата и отделна за изолацията, а не една стена със слоеве.

    Създаване на под

  • Как да направя стълбата гледайки я отдолу да е гладка? Трябва ми стоманобетонна стандартна стълба. ![](upload.aula.bg/screenshot1b38845-1a49392a2.jpg)

    В режим на създаване на стълбата - маркирате стълбищното рамо и от палета с настройки работите с параметъра Extend Below Riser Base. Може да се задават както положителни, така и отрицателни стойности. Зависи в каква посока искате да коригирате стъпалото. Но ако искате да го правите по-високо - изпозлвайте отрицателни стойности. ![](upload.aula.bg/screenshot66332a-18cd349a3.jpg)

    Създаване на стълба по скица

  • Знам, че това може да се промени след като се постави от временните контроли (синята точка), но има ли начин при врати винаги да е между две стени.

    По-скоро зависи от това къде стои елемента, който се опитвате да поставите спрямо околнитe елементи - т.е. къде екурсура на мишката. Що се отнася до насторйките на временните дименсии - можете да контролирате техните преференции от раздела Manage след това Additional Settings и накрая Temporary Dimensions ![](upload.aula.bg/screenshot5a1f9af-1b6a9e92e.jpg)

    Врати и прозорци. Тънкости при поставяне и работа.

  • Как да направя стълбата гледайки я отдолу да е гладка? Трябва ми стоманобетонна стандартна стълба. ![](upload.aula.bg/screenshot1b38845-1a49392a2.jpg)

    При започване създаването на стълба, проверете типа, който изпозлвате. Съществуват три раздела стълби - Assembled Stair (каквато според мен сте ползвали), Cast-In-Place Stair и Precast Stair. Това са трите системни фамилии за стълби. За да имате гладка повърхност изпозлвайте Cast-In-Place Stair. ![](upload.aula.bg/screenshot1ab1b6c-105ea4355.jpg)

    Създаване на стълба по скица

  • Здравейте. След като използваме предназначението на cad подложката трябва ли да я изтрием и как ще стане това? Понеже тя е разбита на линии, означава ли това, че трябва да селектираме линия по линия за да я изтрием? Благодаря предварително за отговора!

    Причина има със сигурност = ) Каква е тя не мога да съм сигурен. Предположенията ми се свеждат до: прозореца при зареждане на подложката и опцията за слоевете - ![](upload.aula.bg/screenshot1df6bc6-bcd528b4.jpg) ; Друга възможност са настройките на конкретният изглед за видимост на слоевете от подложката : ![](upload.aula.bg/screenshot5878ea9-76c32af8.jpg) ; Ако пък по някаква причина така е направена DWG подложката, че самите оси имат някаква височина, т.е. различна от 0 Z координата и се намират извън View Range на съответния изглед.

    Свързване на CAD файл
