Въпрос към урок: Фаски и закръгления от курс: Inventor

Как да се получат закръгления на половината на контура пт двете страни на детайла,като на чертежа.Благодаря ви!

Inventor
3D Моделиране
CAD чертане
BIM
Inventor

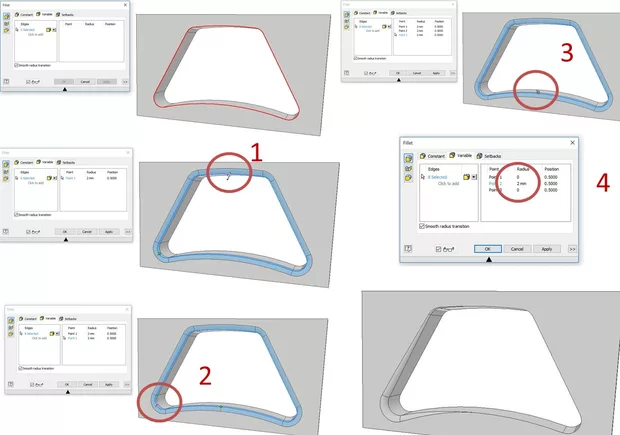

След като селектирате затворения контур трябва да зададете няколко точки които лежат върху контура. За тези точки можете да задавате фиксирана стойност на закръглението. Първа точка задайте в средата на горната дъга. Втора точка може да се намира в средата на сегмента от закръглението. И трета точка в средата на долната дъга. След това задайте нула за първа и трета точка, и каквато прецените стойност за втора точка. Вижте приложената фигура.
