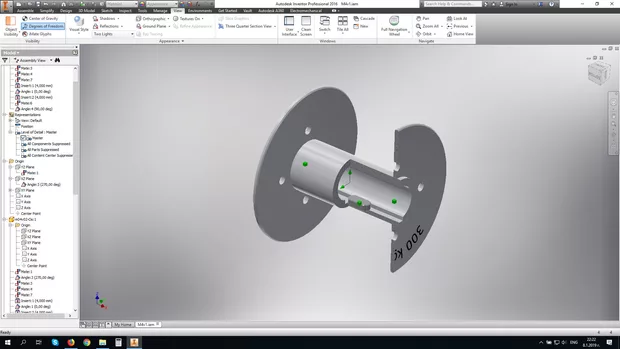

Какъв е проблема?

Здравей,

По подразбиране Инвентор не визуализира разрези на някои от стандартните детайли. Тази настройка може да се промени от раздела Tools -> Application Options -> Assembly, където се поставя отметка за /Section All Parts/.

Благодаря)

Инвертор не визуализира срязването на шпонката, тъй като има основно правило в "инженерната графика", че плътни тела не се изобразяват в разрез.Това са шпонки, болтове, шпилки, спици, маховици, ребра и др. плътни тела.
