Въпрос към урок: Зъбни предавки с прави зъби от курс: Inventor

Как се проектира червячен вал, респективно вал зъбно колело?

Inventor
3D Моделиране
CAD чертане
BIM
Inventor

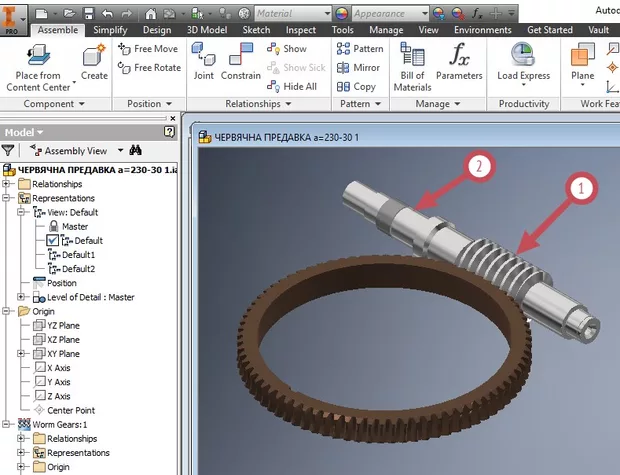

Как да се вкара червяка (1) във вал-генератора(2) и чрез него да се изгради модела на червячния вал? Настоящият модел е изграден само с extrude. Благодаря за отговора на предишния въпрос.

Не съм сигурен че разбирам въпроса ви. Изкате червяка и вала да са един детайл? Когато проектирах червячна предавка имах същият въпрос. И ето моето предложение.

Вече имате генерирана геометрия на червяка. Отделно чрез Shaft Generator можете да си пресметнете вала. Редактирайте генерирания модел на червяка, като изчертаете получения контур за вала и приложите Revolve. Така че имате моделирано вал-зъбно колело, което ще е само един детайл. Така по лесно ще си направите 2D чертежа.

Благодаря за отговора. Разирам, че gear- и shaft- генераторите не обменят резултатите си. Колкото до останалото мисля, че интуитивно съм го постигнал. Още веднъж благодаря.
