Как да направя видима средната точка на отсечка?

Inventor
3D Моделиране
CAD чертане
BIM
Inventor

Какво да направя за да се вижда точката определяща средата на линия при чертане на скица? При мен тази точка не се показва. Явно е някаква настройка.

Здравей,

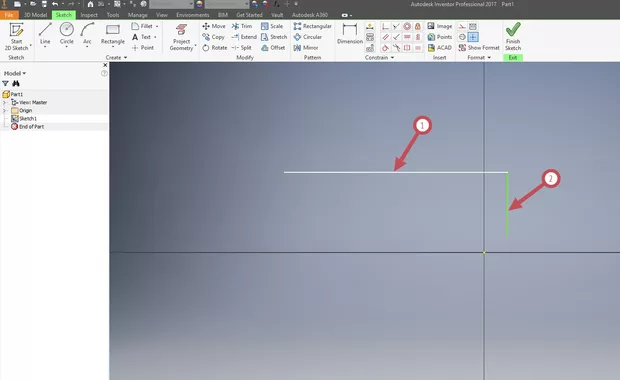

Това което аз правя е да добавя една точка (Point) в средата на линията. За целта избери от менюто Sketch -> Create -> Point и селектирай средата на отсечката към която искаш да я добавиш. Ако гледаме снимката която си добавил, тази опция се намира точно под опцията Fillet и Text.

Няма самостоятелна опция с която да направиш средната точка видима. Но по начина който предлагам също не е трудно.

Благодаря за отговора. Получи се по този начин! Понеже съм работил предимно с AutoCAD и в момента търся аналогичните неща в Inventor
