Защо са толкова големи?

AutoCAD Формула AutoCAD

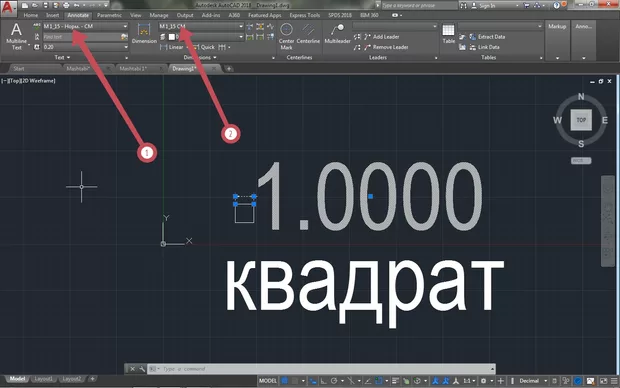

Защо, моля, независимо че съм направил UNITS да ми е в сантиметри и с точност до втория знак, и Lightning да е International, текстът, к. е в M 1_15 - Нормален - CM и 3.6 (според таблицата) и размерът, к. също е в М 1_15 са такива големи, като освен това размерът е и с прекалено голяма точност (до четвъртия знак, независимо от предварително зададената в UNITS точност до втория знак)? Благодаря.

Здравей, Ивайло.

Те са големи спрямо отсичащите оразмерителните линии в създадения от теб стил, незабравяй че и те трябва да се променят така че да се съизмерими спрямо мащаба 1:15. Освен това квадратата ти предполагам е с размери 1 единица на 1 единица .... височината на буквите е 3.6 единици .... 1 < 3,6 .... следователно текста изглежда по-голям и е напълно нормално той в мащаб 1:15 ще се разпечата като 2.4 милиметра, а квадрата ти ще бъде 0,667 мм.... така че тук точно не виждам място за тревоги.

Препоръката ми е единствено да промениш и другите линиики в оразмерителния стил иначе другото всичко, така както е изчертано изглежда напълно нормано съизмеримо и напълно вярно.

Колкото до точността?

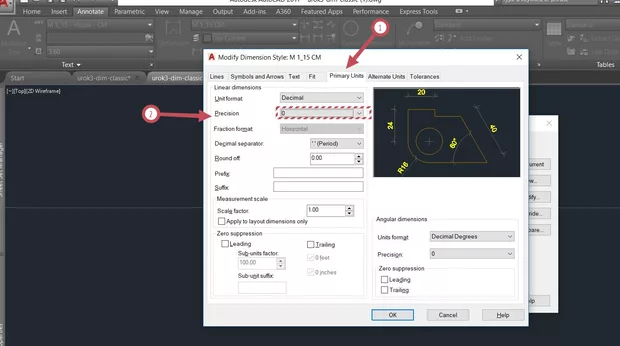

Точността тя в оразмерителния стил независи от настройките на UNITS, ами зависи от анстройката показана на снимка 1 позиции 1 и 2 от настройките на дадения стил.

Снимка_1

Още една препоръка:

Погледни този твой въпрос тук:

Как е създаден стилът 1:15_CM в урока?

той също ще ти даде насока за съизмеримостта при съзаването на стилове за оразмерителни линии при използван на класическия метод за работа с мащаби.
