Защо разрезите не се променят?

Здравей, първо само да попитам след напава на Solview все пак създават ли се служебния слой VPORTS ? Коя версия на AutoCAD ползваш ?

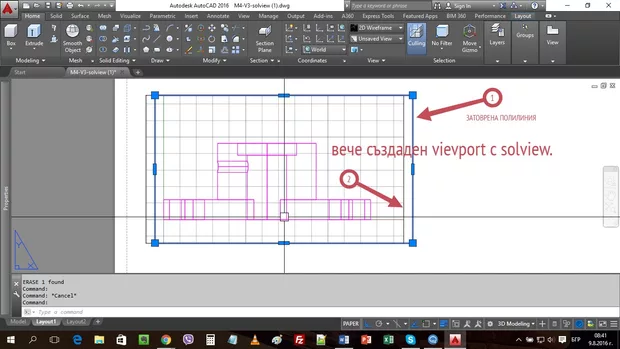

Един от вариантите за справяне с проблема е да направиш една затворена полилиния ( снимка 1 позиция 1 ), която да минава почти в близост до контура на вече създадения viewport ( снимка 1 позиция 2 ) създаден посредством Solview командата.

След което в командния ред изпиши VPCLIP, след което AutoCAD ще те попита за избор на Viewport ( Select viewport to clip ) съответно избери viewport -a, след което ще те попита за другия обект на база на който да стане изрязването ( clip- ването ) съотвенто избери затворената полилиния.

За така създадения "Clip - нат" изпълни командата Soldraw.

Здравейте, Благодаря за отговора. Работя на версиа 2015. Не се получава и с предложения вариант. Явно нещо не правя както трябва.

Има същия проблем ! Изписвам командата SOLDRAW, селектирам двата viewport- а и след Enter изписва" Non-SOLVIEW vieport ignored ", т.е линиите не стават сини, червени...., не се вижда щриховка....няма изпълнение на команда SOLDRAW. Версията ми също е 2015

И при мен с този вариант не се получава.AutoCad 2018

И при мен не се получи. Аз също ползвам AutoCad 2018. Дори изтеглих файловете под видео урока и пробвах да повторя упражнението отначало. Отново не се получи.

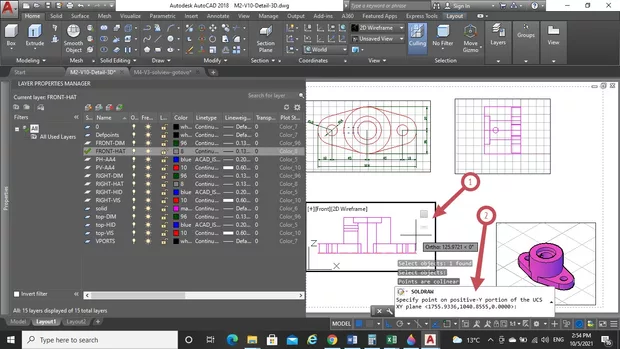

Стигнах до тук.... Създадоха се още два нови слоя PH-DDC и PV-DDC.

За всички които имат затруднения. Моля, изгледайте видео уроците от модула до тук отново и внимателно. Последователността на операциите е много важна. Наистина, AutoCAD работи в това отношение малко "дървено" и не са го измислили по най-добрият начин, но нещата са такива, каквито са в софтуера. Ако решите да използвате тази функционалност, трябва да се изпълняват стъпките последователно. Ако решите, че няма да ви е нужна в практиката, може да пропуснете тези упражнения, не са критични за работата в 3D.
