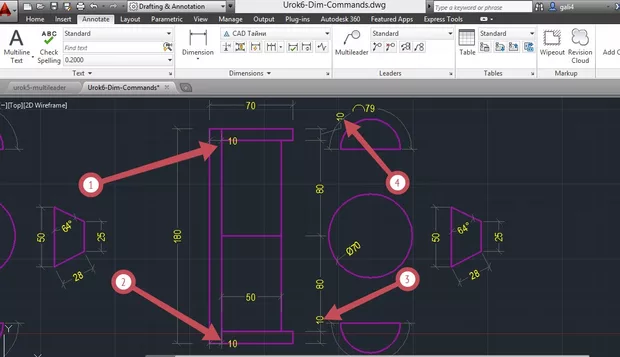

Защо оразмерителната линия и текста се прилепват към чертожната линия - стрелки 1 и 2 и как да преместя текст от другата страна на оразмерителната линия - стрелки 1,2 3 и 4. Версията на Аутокад е 2014. Благодаря предварително за отговора

AutoCAD Формула
AutoCAD

AutoCad 2014

Здравей,


Прилепването най - вероятно се е получило поради включено прилепване и просто при посочване на на дистанцията къде да се намира линия тя се е прилепила към точка най - воертно тази точка е е Endpoint - просто внимавай когато оказваш тази дистанция ( местоположение ) да не се прилепиш някъде ( освен ако не искаш да го правиш. ( снимка 1 ).


Може да премистиш текста от другата страна като хванеш синия маркер на текста от дименсията ( снимка 2 ) и избереш една от опциите ( може да си избереш да преместиш просто текста някъде , може текста и линииката която стърчи към него.

И едно нещо ще вметна когато текста се изписва отстрани дали ще се изпише отляво или отдясно е въпрос на това дали отляво надясно или отдясно наляво си начертала дименсията - пробвай го оставям на теб да видиш каква е разликата :)


Много благодаря! Получи се отлично!

Радвам се че се е получило
