Защо Defpoints се разпечатва?

AutoCAD Формула AutoCAD

Защо, моля, въпреки че съм поставил рамката от лейаута в Defpoints, за да не се разпечатва, тя се разпечатва? Благодаря.

Здравей, Ивайло.

Първо провери, дали си поставил и двете рамки - тази която е на Viewport - a и има още една допълнителна полилиния, съоветно в Defpoints слоя.

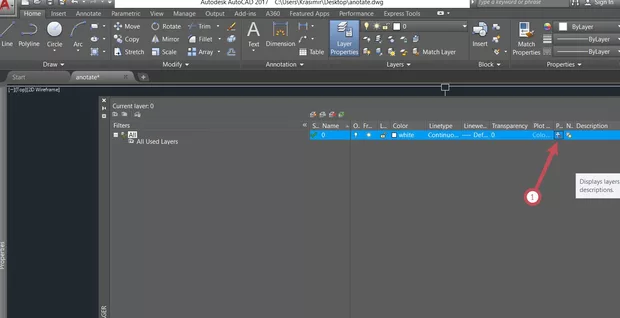

Второ провери дали слоя Defpoints е със сложена отметка на принтерчето в Layer Manager -a. Отмеката е един кръг пресечен с черта (снимка 1 позциия 1), ако имаш тази отмекта означава че принтирането на този слой е забранено. АКО го няма това червено кръгче значи слоя се принтира

На снимка 1 съм показал как

Снимка_1

Трето. По какво точно съдиш че точно се принтира този слой, направил си PDF и си видял че рамката на viewport - a стой така ли?

Ако е изписано правилно Defpoints, AutoCAD по подразбиране не му позволява да се разпечата (снимка 1 позициия 2), а когато сам показваш кой слой да не се плотира изглежда като (снимка 1 позициия 1) със червен знак на plot. На снимката се вижда ясно разликата между двете иконки Plot, в позиция 2 е неактивна.

Здравейте и от мен!

Под правилно изписано, Юлия, имаш предвид това че не е ръчно създаден слоя, ами се е генериал автоматично, защото именно автоматично генериран Defpoints слой винаги е с отметка да не се принтира.

Здравей, пробвах дори и да се направи нов слой по стандартния начин след като е с име Defpoints, той е идентичен с този който се създава автоматично. На снимката в горния коментар слоя е с малка буква /създаден е ръчно/, когато е автоматично зададен започва с голяма. Под правилно изписано имах предвид че е без правописна грешка. Когато е ръчно има шанс да се обърка и затова да се разпечатва :)

:) ОК,

Много благодаря за пояснението.

Определено е така и определено най-добрият варатиант е да се ползва автоматично създадения слой така възможността за грешка е по-малка :)
