Защо дава грешка при използване на командата offset faces?

AutoCAD Формула 3D
AutoCAD

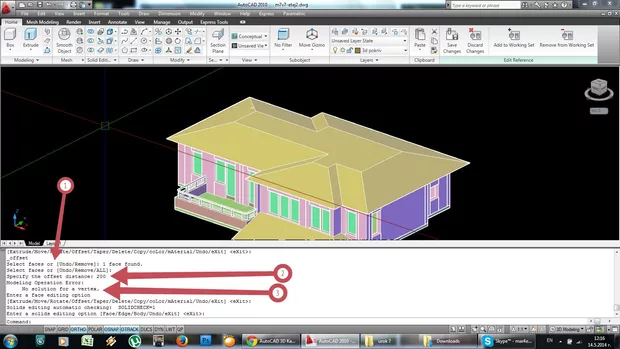

И при мен не се получават операциите. При екструдването при едни и същи действия, на 15 пъти веднъж се получава, и то когато дистанцията се избира като точка по  Z, а не чрез задаване на точно разстояние.  При offset faces обаче няма никакъв резултат.  Как да постигна желания резултат? Работя на AutoCAD 2010.

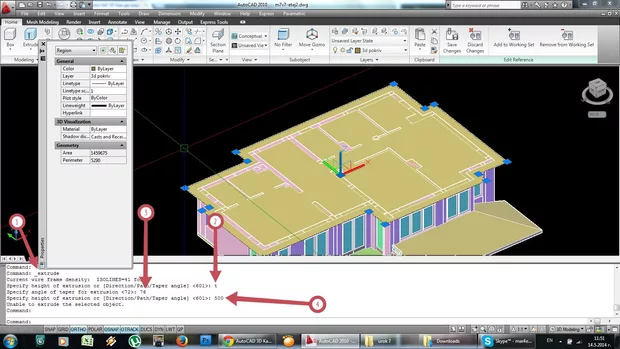

При мен се получи като се наложи да го направя на три пъти, защото имам три върха (била). В първата част ми затвори до 1 било, понеже то е най-ниско. След това избрах опцията да селектирам Face чрез филтъра за селекции. Избрах горното лице на фигурата, дадох му Extrude и пак t и 76 градуса. Така се затвори до било 2. Повторих операцията пак и така се затвори до било 3.

Трябва да се внимава според мен когато се даде Extrude преди натискане на t да се изтегли мишката нагоре, за да е над билото към което се издърпва покрива. А като се получат така оформените 3 фигури, най-лесното остава - да се обединят в една чрез Union.

Имам въпрос извън темата. Каква настройка трябва да променя за да мога при командата  LayISO да виждам само избраните обекти. В момента след изпълнение на командата продължавам да виждам всички обекти с намален интензитет което обърква.

Здравей, без да селектираш каквото и да било напиши в комадния ред layiso ( снимка 1 ), след което натисни S от квавиатурата за да влезнесш в Setings ( или ако си с Autocad след 2013 направо цъкни върху Settings. След което AutoCAD ще те попита какви настройки искаш когато изолираш layer - ите ( снимка 2 ) едната опция е OFF - ако искаш да се виждат само слоевете който си изолирал, а другата е Lock and Fade - ако искаш да виждаш и всички слоеве като активни ще бъдат само слоевете, които си изолирал ( в моментата при теб най вероятно е така ).За да не ги виждаш задай OFF и после пак OFF ( а не vpfreeze )и готово.Надявам се да съм бил полезен с отговора.

@Евгени - И когато въпроса е извън темата моля те задай друга тема или пиши под видето,което смяташ че се отнася въпроса ти пак с нова тема съответно.

Благодаря Краси за съветите. Открих всичко в Settings. С вер. 2014 съм.

И аз имах същия проблем и го реших. Мерси, Краси
