Може ли да споделя и едно малко допълнение. Заключете си слоя за текст в блока?

Организация/Управление на проекти с AutoCAD Sheet Set
AutoCAD Sheet Set
Организация/Управление на проекти с AutoCAD Sheet Set

Заключете си слоя за текст в блока. Спестява доста неволни грешки.

Здравей, Ивайло.

В каква насока е това допълнение. Попринцип когато е в блока даден текст, освен при отварянето му и редакцията му почти нищо, в момента не се сещам, че може да се случи с текста в него.

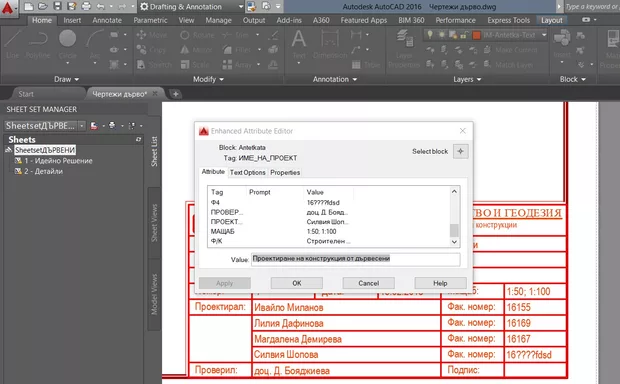

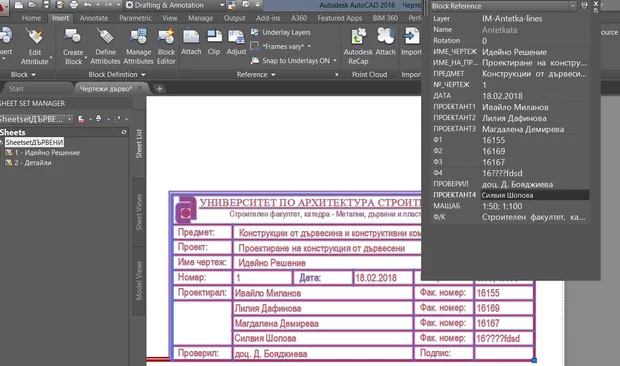

На първата снимка показвам как AutoCAD ми позволява да си коригирам стойността на атрибутите , но не като поле ,а като текст. И при изтриване на една буква и се губи динамичността. ( поне при мен се изгуби) На втората снимка показвам как се появава прозореца Enchanced Attribute Editor. Който може и да ни е полезен , ако искаме само за даден чертеж да направим префикс или суфикс, но в и увеличава шанса за неволно изтриване на поле. Реално когато ни е заключен текста нямаме проблеми защото autoCAD не ни позволява да нанасяме корекция. Чудех се дали има по-добро решение, но това ми се стори най-лесно. Използвам версия 2016. :)

Да от тази гледна точка, варианта е добър, наистина това би довело до изтриване на полето.

Попринцип е хубаво да се избягват такива допълнения в полетата, ако имаш някокво допълнително ознчение е хубаво да е на отделно поле.

По натам в курса се показва начина на менажиране на тези полета посредством sheetset manager -a. Идеята е да се влиза чрез него в тези полета и те да се променят от там. Така не се налага да влизаш във всяка антетка поотделно, именно това е толкова еднергоспестяващата фуннкцията на sheetset manager -a . Изгледай и следващите уроци и помисли за твоят вариант.

Моя съвет е ако ти се налага някъде допълнителни префикси суфикси ( който предполагам са нещо като разновидност на основната част на проекта ти ), съвета ми е да си имат една малка клетка от антетката ти където да стой това поле и ако има нужда от него то да бъде попълнено за дадени чертеж където не да не бъде. Т.е. да е нещо променливо и отделено в страни, както са мащаба, номера на чертежа.

Аз съм ги вързал със sheetseta, както и антетката ми е на блол . Просто ми се загуби динамичността и затова споделям този проблем.
