Може ли на готов чужд чертеж в инчове да променя мащабите и да получа коректни чертежи по нашите стандарти в милиметри след това?

AutoCAD Формула AutoCAD

Здравейте, изпратен ми е чертеж от американски архитект, чертан в мерни единици - инчове, има опция алтернативни мерни единици - сантиметри, мащаба е 1:1 като 1 paper units = 1 drawing units! Искам първо да създам лейаут по нашите стандарти - в милиметри (другите мащаби към чертежа също са инчови , което доста ме затруднява), и да запазя файла в dxf мащаб 1:1 в милиметри, след което да бъде прехвърлен на фреза и зададен за работа. Как може да се оправи кашата инчове-сантиметри-милиметри? Мога ли на готов чужд чертеж с Customize да променям, добавям мащабите и да получа коректен вид след това? Мога ли при създаването на лейаути да променя drawing units в милиметри и поне там да мога да наглася изгледа? Изчертано е така, че детайл , който е с дължина 75 см, в мащаба 1:1 реално илиза 75мм.

Здравей, попринцип ако е чертано в инчое т.е. 1 инч е 1 инч един инч програмта го отчита като 25,4 милиметра, то тогава премащабирането на чертежа в други размери може да стане посредством промяната на Drawing Units.

Как се променят Drawing Units и какво ги различава от Units може да видиш тук в тази тема:

Как да не се премащабира рамката в Layout -a?

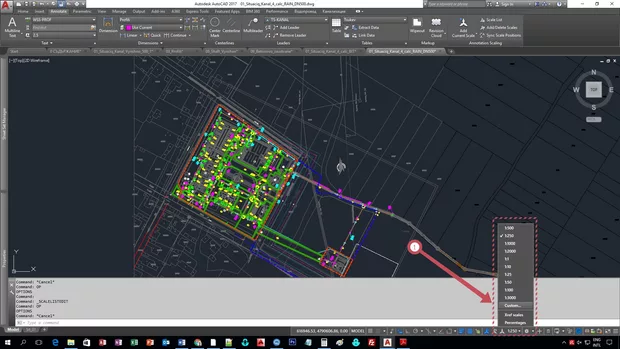

Ако проблема се крие само в това, че долу в дясно в лентата със състояние виждаш само инчове, то тогава може да промениш само да отидеш долу на мащабите да кликнеш и да избереш Custom (снимка 1 позиция 1)

Снимка_1

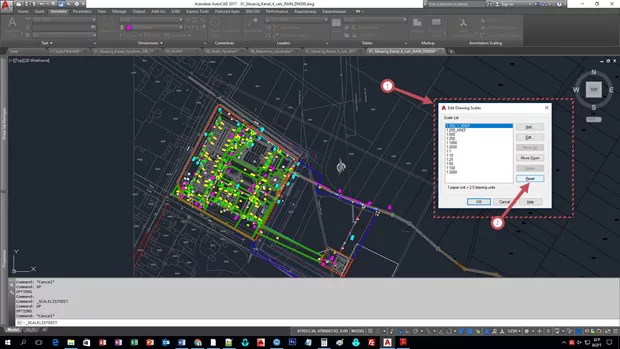

Отваря ти се нов прозорец (снимка 2 позиция 1) и избери бутона Reset (снмка 2 позциия 2)

Снимка_2

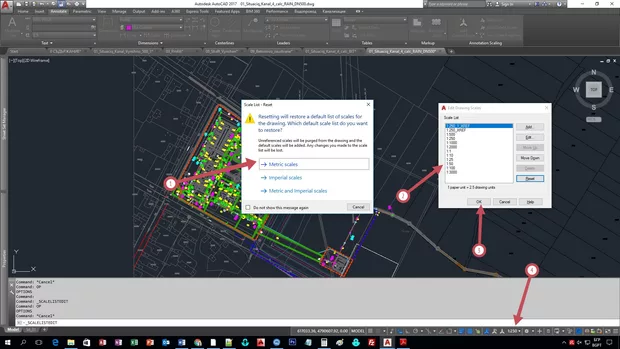

AutoCAD те пита какви мащаби искаш да заложиш.избери Metric (снимка 3 позиция 1) , следва мащабите в полето (снимка 3 позиция 2) да останат само метрични мащаби, които са записани по подразбиране.След това избери ОК (снимка 3 позиция 3) и следва долу при избор на мащаб да виждаш сао метрични такива.

Снимка_3

Ако проблема не се реши пиши пак. ще помогнем дообясним.

Много благодаря за бързия отговор! Ще изчета внимателно цялата информация от линка! А относно ползването на dxf файла - ако копирам един обект от оригиналния файл и го paste-на във файл с моите настройки и го скалирам с 25.4 правилно ли би било? Така бих олекотила и самия чертеж, да не "тежи" на фрезата с безбройните си слоеве и блокове.

Попринцип едно нещо когато е е на блок се счита за един обект и сами файл става доста по-лек и по-малък като размер, за слоевете правилно разсъждаваш, те натоварват чертежа понякога чертежа осообено ако е голям и детайлен и с много слоеве.

Като цяло е хубаво да бъде на DXF чертежа за целта която искаш да го позлваш, така че направата му на DXF в скалирането му е добър вариант, само че ако имаш оразмерителни линии при тях внимавай, защото ти ще го скалираш но самия чертеж си остава в инчов формат на Drawing units и оразмерителни линии и т.н. следва да са в инчове.

Да бяха сантиметри, метри, милиметри тогава няма проблем, в смисъл такъв в една метрична система са и ако спазваш условието за обектите да са едно към едно т.е. да приемеш условно че една ичертана единица ти е сантиметър, милиметър или метър, следва с оразмерителните линии ако си нанесла 20 едииници и си казала (приела) че това са 20 сантиметра.... няма проблем оразмерителната линия ти показва 20.Ако си приела да са 20 мм, то оразмерителната линия ти показвапак 20 но ти си приела милиметри.

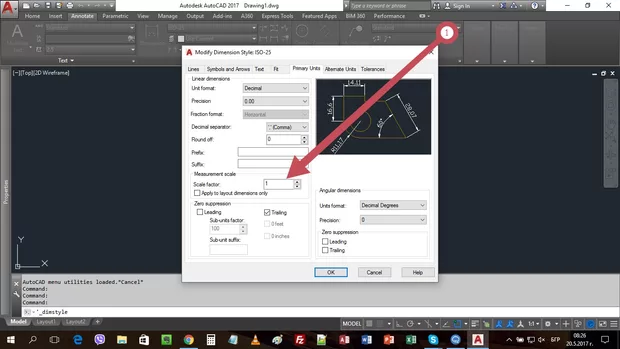

Така че малко по-сложно е ако пазиш оразмерителните линии. Не че не е невъзможно и тях да ги сцалираш като отчет на това което показват посредством Scale factor - a (снимка 1 позиция 1) - повече за оразмерителните линии оже да научиш в модула за орамзерителни линии в настоящия курс.

Снимка_1

DWG-то използвам за разпечатване на хартия, с layout-ите и т.н. почти съм готова. Да , чертежа е детайлен и с много слоеве и от него разпечатвам за инженерите както си е по учебник - с Вашата помощ и информация с тези мащаби и размерности :) . От DWG-то прехвърлям детайл по детайл обектите в отделни DXF-ове , скалирам и от там се трансформира в G-code и към машината. Сега зареждаме и като излезе ще пиша дали се е получило . Помощта Ви е неоценима и много изчерпателна!

т.е. не написах - в DXF-а не са ми необходими оразмерителни линии. В такъв случай освен скалирането , факта, че за създаването на файла ползвам мой метричен шаблон, drawing units и units са ми проверени пак в мм , необходимо ли е нещо друго?

Така както си го описала, мисля че си се справила с казауса който имаше.

Дааа! Обещах да дам отчет :) Имаше малко проблем при G-code-а, но ставаше въпрос вече за см-мм т.е. в една система (метричната) . Още веднъж благодаря за помощта!

Моля радвам се че всичко се е получило.
