Може ли командата EXTRUDE FACES на зад...?

AutoCAD Формула 3D
AutoCAD

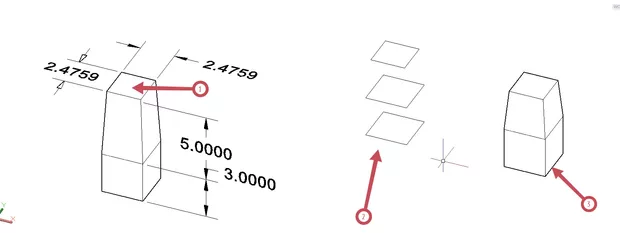

Добър ден! Въпросът ми е следния... Възможно ли е след като сме приложили командата Extrude Faces с примерно 5 единици и ъгъл на скосяване 3, после да върна полученото лице (1) на 3 единици надолу, запазвайки получените размери, без да ми "издълбава" фигурата. Искам новият правоъгълник със същите си размери да слезе на долу към основния куб и да си запази размерите, но с вече актуален ъгъл (наклон) на стените. За сега единственото което ми хрумва е след ката го направя до тук и видя размерите, които се получават на новия правоъгълник, да си начертая в страни правоъгълници (2) с необходимите размери и на нужните разстояния един от друг по Z, и вече да ползвам Loft (3). Ако е за една фигура, да става. Но за повече фигури с различни размери... Дано да ме разбрахте какво се опитвам да обясня.

Може и с Presspull или друга от командите за редактиране на тела да се свали надолу полученото лице. Тялото се вдлъбва. Тогава се маркират четирите стърчащи върха и се свалят до пониженото, вече, лице.
