Може ли да зададем точно разстояние за местоположението на новата точка.Как става това?

AutoCAD Формула AutoCAD

Ползвам AutoCAD 2015

Здравей, Maria.

можеш да го направиш, посредством използването на локални координати.

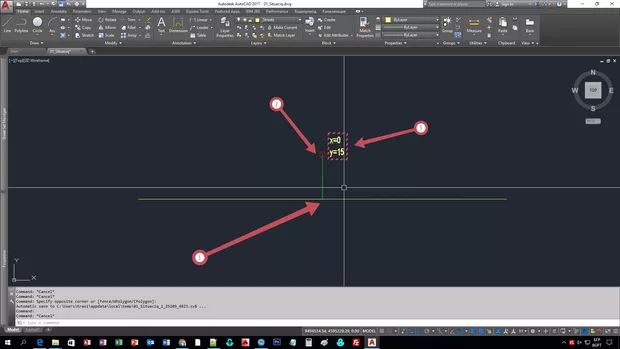

Да речем че имам жълтата линия (снимка 1 позиция 1) и искам от средната точка да създам нова точка, която да позиционирам в червената точка (снимка 1 позиция 2), която има локални координати спрямо средната точка по x=0; и y=15 (снимка 1 позиция 3).

Снимка_1

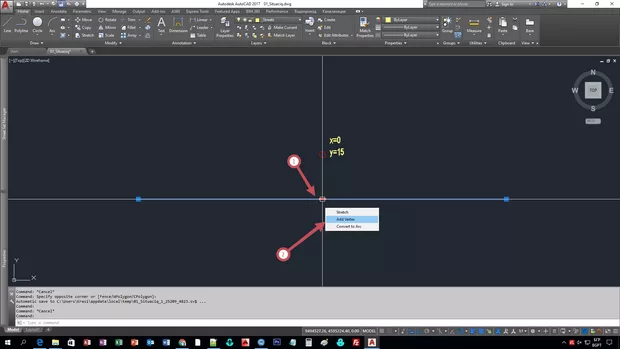

Избирам средната точка от полилинията (снимка 2 позиция 1) и кликвам на Add Vertex (снимка 2 позиция 2).

Снимка_2

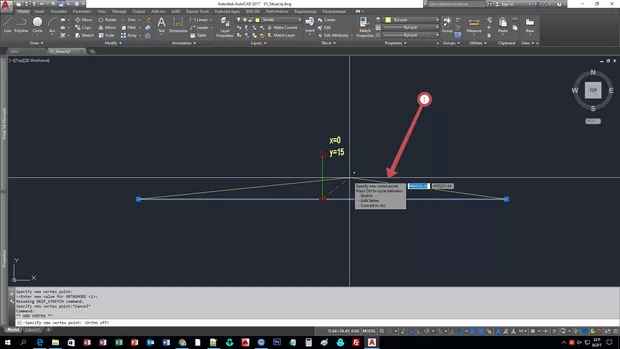

Съответно AutoCAD ме пита къде искам да поставя тази нова точка - снимка 3 позиция 1.

Снимка_3

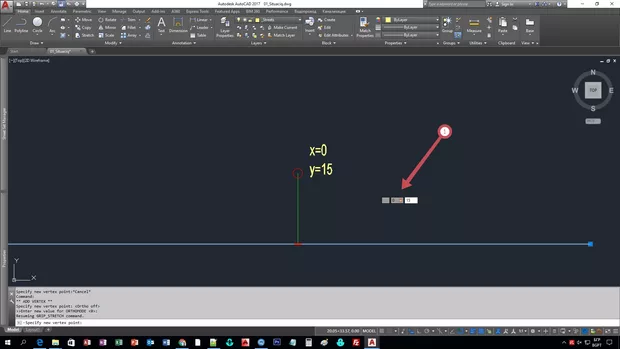

Задавам координати за X и Y, като локални спрямо точката от която започнах създаването на нова точка, а именно @ 0 , 15 - снимка 4 позиция 1.

Снимка_4

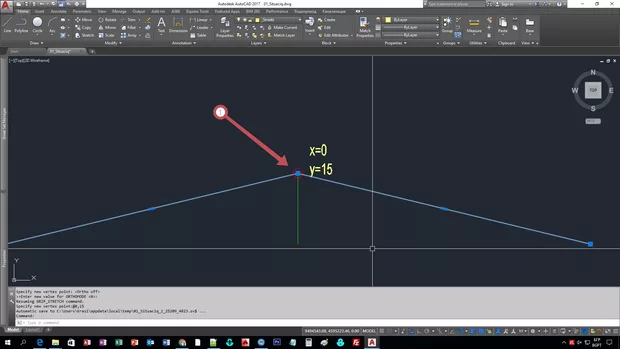

Резултатът е показан на снимка 5.

Снимка_5

Новата точка от полилинията се намира на разстояние 15 по Y и на разстояние 0 от ос X спрямо точката която използвахме за създаване на нова подробна точка (Vertex).

Надявам се това да е бил търсения ефект и да съм бил полезен с отговора.

Благодаря ти Краси за изчерпателният отговор
