Може ли да се принтират няколко чертежа в един PDF, а не всеки в отделен ?

AutoCAD Формула
AutoCAD

Здравейте, искам да попитам следното: Има ли опция в AutoCAD при създаването на pdf файл, той да включва повече от една страница или трябва да използвам допълнителна програма за обединяването на няколко pdf-a в един? Благодаря предварително!

Здравей,

Надявам се имаш предвид че това което искаш да направиш е на база направени Layout - и. Там може много бързо на база на една настройка да промениш дали избраните layout - и да се плотират в един PDF или пък всеки Layout да е в различен файл. Когато принтираш директно от моделното пространството, то определено е за много бързо принтиране на част от чертежа .... т.е. когато имаш имаш само един чертеж.

Ако имаш повече от 2 чертежа, би било хубаво да имаш Layuot - и за тях.... ако имаш повече от 10 layout - та на 3, 4 . dwg - та вече е хубаво да имаш sheetset.

На база на Layout - и и sheetset може да оргазнизираш работата си по плотиране доста добре.

Така че препоръката ми е да ползваш бързото плотиране наистина при кризисни случаи за по един два чертежа.

Ето един пример когато имаш layout - ти :

Нека да приемем че имаш 4 Layout -a , които искаш да са на един PDF файл.

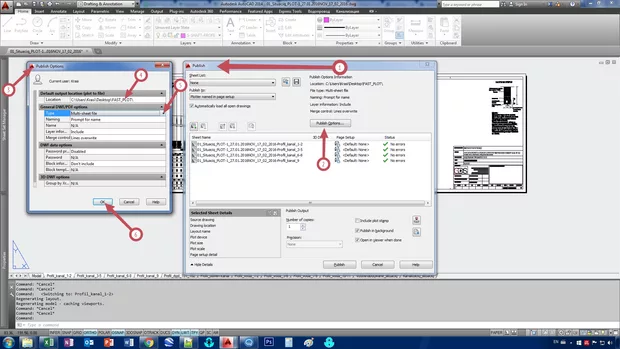

На снимка 1 съм селектирал 4 layout -a от един чертеж кликам се десен бутон на мишката върху тях ( снимка 1 позиция 1 ) и избирам Publish Select Layouts ( снимка 1 позциия 2 )

Снимка_1

Ще ти се появи прозорец подобен на този на снимка 2 позиция 1.Натискайки бутона Publish Options ( снимка 2 позиция 2 ) , следва да отворя прозореца с Опции на " публикуването" на Layout - ите като pdf - и - снимка 2 позиция 3.

В този прозорец мога да настроя къде да се публикуват PDF - а / - ите ( снимка 2 позиция 4 ), мога и да кажа и дали принтирането на layout - ите да е на един PDF или на няколко ( снимка 2 позиция 5 ) Multi - sheet Files = всеки Layout на отделен PDF. Single - sheet files = всички избрани Layout - ти на един общ PDF.

Снимка_2

С sheetset организацията е още по - добра... плотирането е още по опционално и по - бързо..... но ако трябва да го опиша тук би ми отнело доста време.

Има една Е- книга на инж. Ив. Цукев в която се описва в общи линии как да се оргазнират чертежите посредством sheetset.

Надявам се да съм бил полезен с отговора и да съм ви насочил как може лесно да плотирате в един или няколко PDF файла.

Хареса ми.

Благодаря, точно това имах впредвид. Откакто минах курса АutoCAD formula използвам само layout-и. Успех!

Така е най - добре ... да се ползват layout - и :)

Радвам се че съм помогнал.

Успех и на теб :)

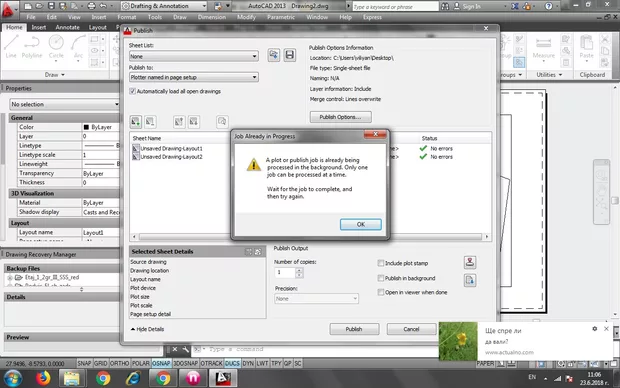

Здравейте, защо ми се появява това съобщене

Здравей, Вилиян.

Това е така защото вече принтираш нещо в момента в дадената AutoCAD сесия, трябва да изчакаш да се изпринтира и едва селд това ще можеш да принтираш нещо ново което си подготвил.
