Може ли да се настройва показването на текстовите стилове в чертежа като списък, а не като "икони"?
Здравейте колеги,

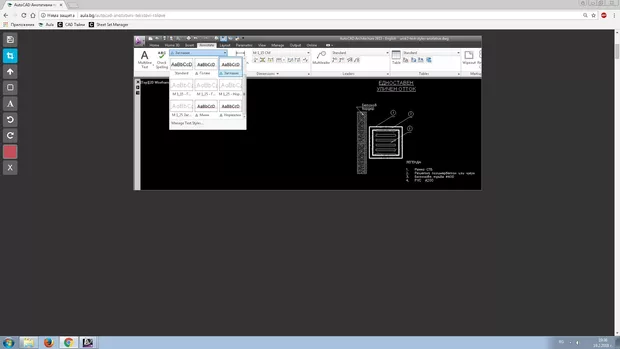

моят въпрос е дали има настройка в AutoCAD, при която наличните в чертежа текстови стилове да се показват като списък, а не като "икони", както е по подразбиране? Когато искаме да зададем конкретен стил на даден текст след като сме го селектирали, намирането на желания стил би било доста по-лесно.
Здавей, Борис.
Интересен въпрос.
Само едно лично виждане за нещата, поне при мен.
Аз нямам проблем с това, в смисъл практиката е показала че създаването и ползване на много стилове не ннай-удачния вариант. Особоено когато става дума пък и за анотативни стилове, то тогава се спестява дсота от разнообразието на стиловете, т.к. не се подготвя стил за всеки мащаб както беше стария класически начин на работа с AutoCAD.
Друг е въпроса когато обаче отвориш чертеж на колега и там има 30 стила и се чудиш какво се случва. Освен това тези стилове в повечето случай са надписани без каквито и да било правила и логика за надпис, така че човек да се ориентира. Тук вече и аз бих се изгубил и определно ако видя нещата под формата на списък би ми било по-добрия вариант за избор.
По-долу давам няколко предложения за справяне с проблема.
Това може евентулано да бъде постигнато, ако ползваш classic workspace (класическо работно пространство)
Виждам че позлваш AutoCAD Architecture, и преди може би за да видиш този workspace, ще трябва да преминеш на профил Vanila - как става това може да видиш тук в тези теми:
Как да се избера Drafting and Annotation в AutoCAD Mechanical?
Важи ли всичко показано и за версия 2014?
Къде е ''default scale list'' във версия Architecture?
След това преминавайки в класически вид, доколкото си спомням нещата са в листов формат.

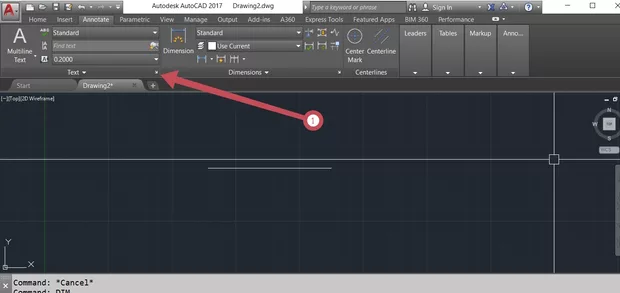

Другия вариант е да кликнешш на стрелкичката в долния десен ъгъл на text панела (снимка 1 позциия 1)

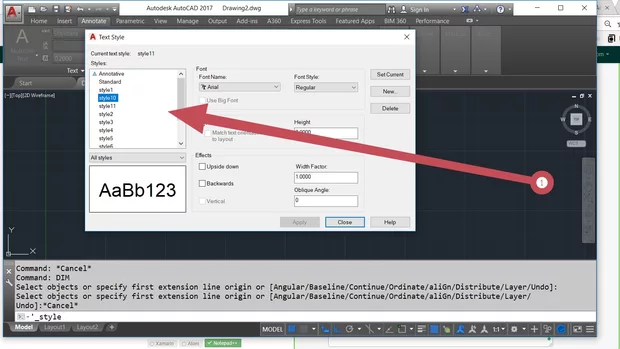

Следва да ти се появи прозорец със списък, подобен на този на снимка 2. Тук вече стиловете са под формат ана списъци и това е мисля че е иделано за вас.

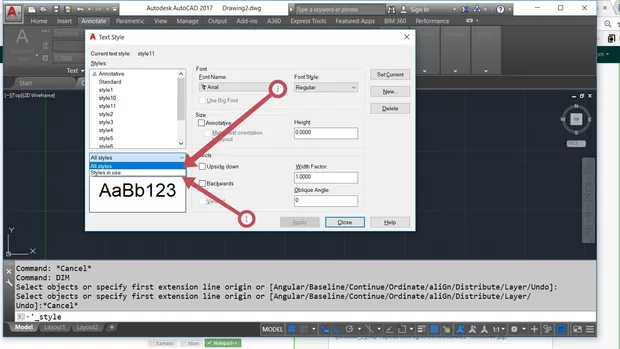

Освен това от падащото меню на снимка 3 може да изберете филтър който да филтрира само вече използваните стилове - позиция 1 или да покаже целия списък - позиция 2.

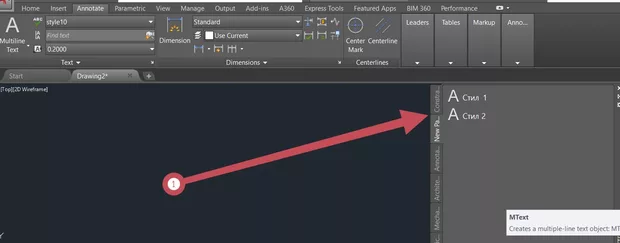

Друг вариант е да изпозлвате палетата с иснтрументи в AutoCAD - снимка 4. В която предварително сме направили набор от стилове, които често използваме. Там нещата също са под формата на списък и биха били удобни за избиране и са само тези който ние сме поставили ако копираме от други чертежи определени фрагменти с включени в тях стилове, то те няма да отидат в тази палета, там са само нашите стилове, подредени ясно различими и приложими.
Интересна тема на дискусия.
Аз лично предпочитам палетите когато става дума за стилове, доста са удобни.
Благодаря, Краси. И аз се насочвам към палетите - перфектен инструмент!
Моля!
Да опрелено това е много полезне интрумент, ако бъде вързан и с един мастер шаблон става още по-силен инструмент за работа.
Това ми е приоритет в близките дни и седмици! Започвам усилена работа по въпроса:)
