Какво става, ако сме нагласили дебелините на линиите на слоевете за 1:50, а искаме да разпечатаме чертежа в 1:100?

AutoCAD Формула
AutoCAD

Има ли начина да се контролират дебелините на линиите, когато са зададени в слоевете, така че да не излизат много дебели в по-малък мащаб? Когато се задава дебелина на цвета е по лесно, защото всичко се контролира при нагласяване на плотфайла. Ако сме задали дебелините на линиите в слоевете, може ли при плотиране да им зададем да ползват дебелина, зададена на цвят или винаги приоритетна ще е дебелината от слоя?

Използвайте лейаути. Мащабите се настройват там. Задаването на различните дебелини на линиите се прави в моделното пространство. Дебелините на линиите не се променят за съответните слоеве.

Здравейте и от мен. Интересен въпрос поне в момента аз не се сещам за команда която да е обвързана със Scale - а на дебелините на линиите и анотативния мащаб на viewport - a.

Вариант 1

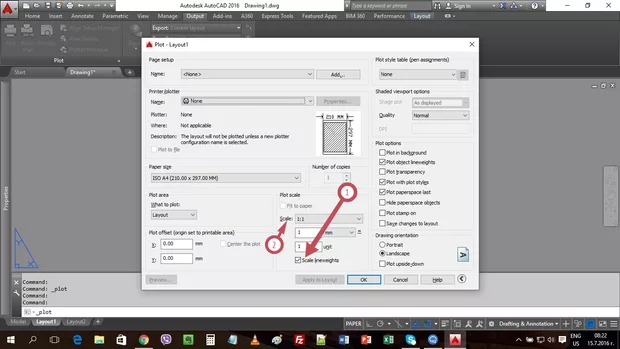

Ако задаваш дебелините на линиите на ниво Layer. Попринцип има една отметка, която обаче е обвързана с мащаба на layout - a на листа - Scale Lineweights ( снимка 1 позиция 1 ) . T.e. дебелините на линиите са обвързани с мащаба на Layout - a ( снимка 1 позиция 2 ).

Снимка_1

Така обаче се отклоняваш от простото правило мащаба на Layout - a да бъде винаги 1:1 а вече сами мащаб на чертежа да се премащабира само от viewport - a. Става малко по - сложничко от към организация при плотиране.

Вариант 2

Може да не ползваш обаче дебелините на Layer -a, ами дебелините зададени в .ctb файла ( те ще са преоритетни - зададениете в CTB файла ) и съответно да си си направила еднократна организация там и съответно дебелините на линиите да са ориентирани чисто цветово И за по дребни мащаби просто да в .ctb файла да си намалила два пъти дебелината им например. Тогава може да си ползваш пък условието за 1:1 за Plot scale в AutoCAD.

Вариант 3

Ако мащаба е наистина много много по - дребен просто махни отметка за дебелини на линии :).
