Какви единици се задават?

AutoCAD Формула II AutoCAD

Здравейте отново. Искам да използвам готов блок от упражнението с име CH1 , който е създаден в мерни единици Unitless а чертежа е в Centimeters. От урока не разбрах дали ако са различни да ги уеднаквя или това ще го направи AutoCAD автоматично. Също така при не активна отметка Explode се активира отметка Uniform Scale а в блока за масата тази отметка си стой не активна, което поражда следващия ми въпрос за какво служи тя?

Здравей,

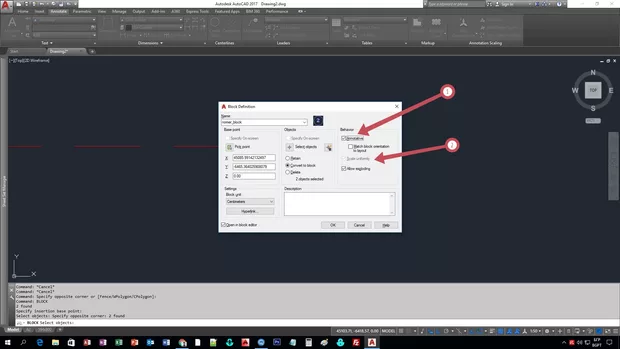

по отношение на отметка за Uniform Scale - най - вероятно не е активна защото е сложена отметка за анотативност на блока (снимка 1 позиция 1)

Снимка_1

Ако махнеш тази отметка следва опцията да стане активна.

По отношение на това каква точно е ролята на Uniform Scale опцията:

Варинат 1

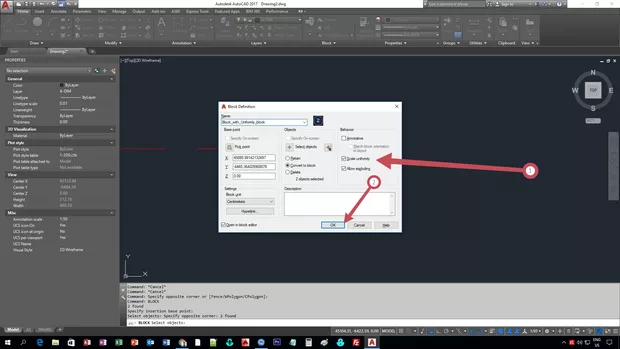

Нека създадем един блок и сложим отметката Uniformly Scale - снимка 2.

Снимка_2

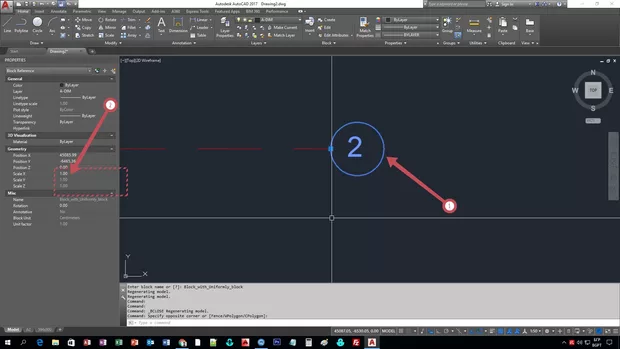

Избирам блока (снимка 3 позиция 1) и нека погледнем към мащабните числа на блока по отношение на XYZ координатите - снимка 3 позиция 1.Виждаме че само полето за оста X е активно (снимка 3 позиция 2)

Снимка_3

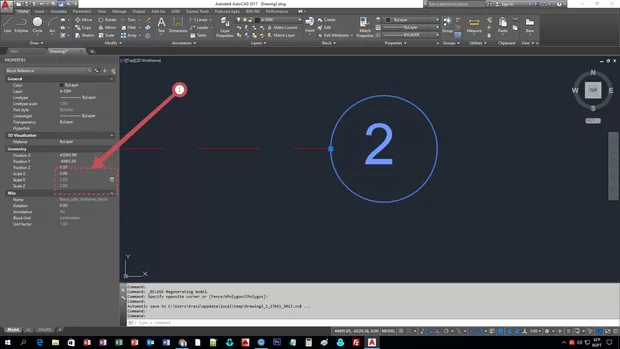

Съответно промяна в мащабното число по оста X, тази промяна ще се отрази и за Y и Z - снимка 4.

Снимка_4

Варинат 2

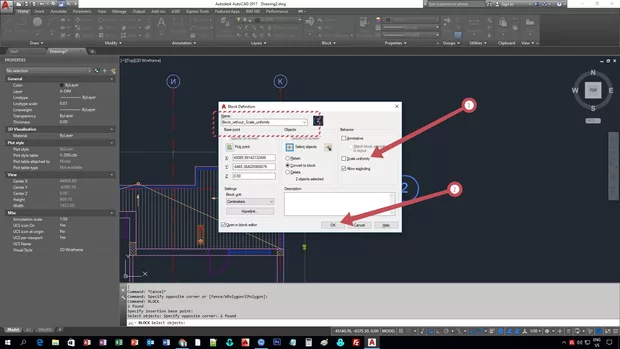

Сега нека създадем същия блок само че БЕЗ да слагаме отметката за Uniformly Scale - снимка 5.

Снимка_5

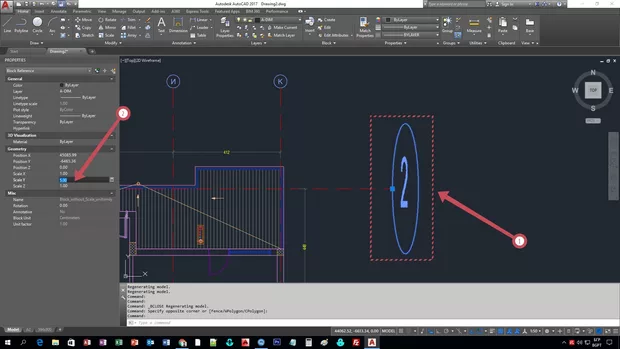

Сега да селектираме блока и да видим какво е поведението на X, Y, Z мащабните числа.Всичките са активни - снимка 6

Снимка_6

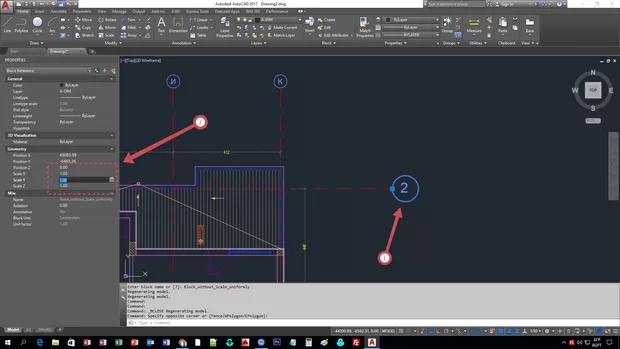

Всички направления за промяна на мащабното число са активни.Промяната в дадено направление е само за направлението - снимка 7.

Снимка_7

Извод:

Ясно се видя разликата с двата сравнителни вариант, когато сме сложили отметка на Uniformly Scale следва премащабирането във всички направеления да става по един същи начин, като това се контролира в направлението X.ЗАТОВА и тази отметка става нективна и ометната, защото в момента в който направим блока анотативен, при премащабириране е ясно че във всички направления това трябва да става по един и същи начин.


По отношение на въпроса ти във връзка с това дали да зададеш мерни единици на блока, НАЙ - ВАЖНОТО преди да правиш каквото и да било е да влезнеш и да влезнеш в блока и да видиш в какви мерни единици е изчертан, дали е в сантиметри, дали е в милиметри т.е. да видиш съизмеримостта на блока и чак тогава прецени какви единици да му зададеш. Зададеш ли му правилните, тези в които е изчертан по правилото едно към едно в дадените мерни единици, следва всичко да работи идеално. Препоръката ми е да изгледаш отново урока за създаване на блокове.


Надявам се да съм ти обяснил основните принципи по отношение Uniformly Scale и да съм те насочил в правилната насока на разсъждение по отношенеина мащабите и мерните единици в блокове. Ако нещо не е както трябва по отношение мерните единици в блока и срещнеш затруднения пиши ще помогна аз или някой друг от форума.


Надявам се да съм бил полезен с отговора.


Благодаря за отговора Краси. Когато аз създавам блок нямам проблеми, все още ми е мътно когато използвам чужд блок в мой чертеж. Виждам че блока е начертан в Unitless и би следвало да го оставя със същите мерни единици макар, че чертежа ми е в Centimeters, ако имам проблем с големината мога да го коригирам с мащаба. Правилно ли разсъждавам?

Виж съизмеримостта на блока, ако размерите са му 10units на 10 units и според теб това отговаря на сантиметри, то го сложи в сантиметри.

Благодаря Краси.
