Каква е разликата между Imperial и Metric Scale List?

AutoCAD Формула AutoCAD

Здравейте, първо да кажа колко полезен и интересен е този курс за мен с изключително добре подредени теми, определено инвестицията си заслужава! И сега на въпроса- не успях да намеря някъде из коментарите отговор на въпроса за разликата между Imperial и Metric Scale list, когато създаваме нужните ни на нас мащаби в кой от двата списъка трябва да се създадат?

Здравей, разликата е че когато става Imperial Scale List, се има предвид имперска система на четожните мерни единици т.е. инчове знаем някои страни се ползва тази система - Великобритания, САЩ... На снимка 1 съм показал как би излглеждал един мащаб в Имперска ( Imperial ) мерна система.

Снимка_1

Както се вижда доста "къдрави" числа се получават ..... друго си е с метричната система която е кратна на 10.

Когато става дума за Metric Scale list, се има предвид метрична мерна система т.е. метри. Във България работим с този тип система, затова съответно създаването на нужните ни мащаби следва да стане в Metric Scale list.

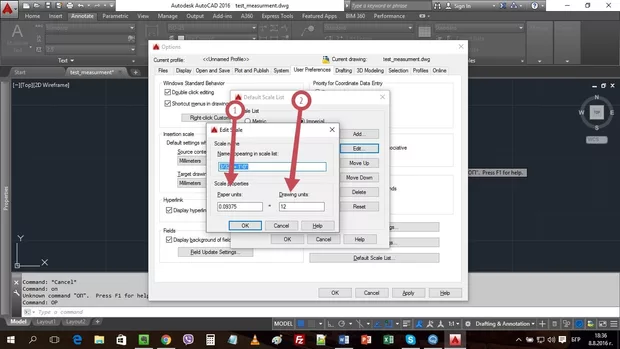

На снимка 2 съответно е списъка с мащаби за метрична мерна система.

Снимка_2

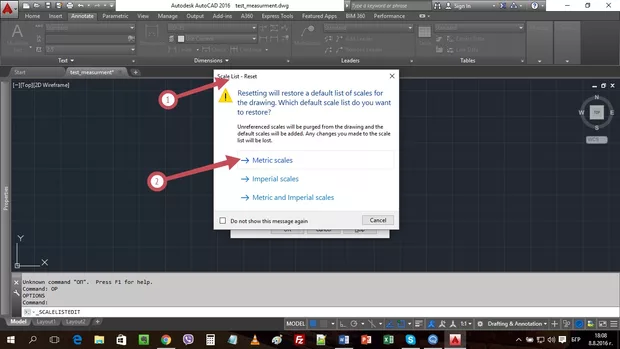

Това накратко е разликата, въвеждаме мащабите в Metric Scale List и когато правим Reset на листата правим Reset и избираме Metric Scales - снимка 3.

Снимка_3

Надявам се да съм бил полезен с отговора.

Не знам доколко сте навлезнал в AutoCAD, но искам да вметна нещо по темата, което ако се използва стила на работа показан в AutoCAD формула, следва да е една доста интересна хитринка по отношение на ползване на Imperial и Metric Scale List в AutoCAD.

Какво имам предвид ?

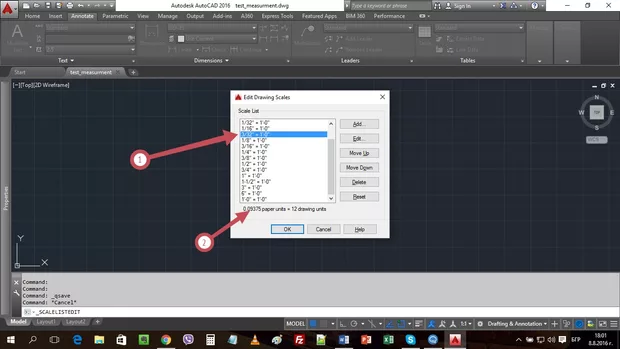

В AutoCAD курсовете на Aula стои концепцията за чертане едно към едно и условното приемане че една чертожна единица ( Drawing units ) може да бъде равна на см, м, дм, мм и т.н. Това условно приемане оказва влияние при работа ни след това с мащабите в AutoCAD, но в основата на мащабите се корени 1 Paper units на колко Drawing units e равна ( снимка 1 позиция 1 ) ??? Това отношение Paper Units към Drawing Units е в основата и на Имперската и Метрична мерна система.

Снимка_1

Списъците - Imperial и Metric Scale list са само списъци, реално те не задават коя мерна система използваме, те са просто списъци. Други са променливите на база на които променяме как да ни се възприемат отделните елеметни като съизмеримост ... дали като Имперска дали като Метрична система ( една от тях е MEASUREMENT )

Как може да се използва това че тези списъци не оказват влияние ами са просто списъци ?

Ами списъка с Imperial - го правя в мащаби в метри т.е. 1: 2500 мащаб в метри при чертане в моделното простраство едно към едно следва 1 Paper Units да бъде равен на 2,5 Drawing units и така в този списък попълвам всичките си мащаби които използвам често за метри,

А в Metric Scale list - го правя в мащаби в сантиметри т.е. 1 : 50 мащаб в сантиметри при чертане в моделното пространство едно към едно следва 1 Paper units да бъде равен на 5 Drawing units и така тук си попълвам всички мащаби за сантиметри.

Т.е. когато стартирам един чертеж който ще ми е в сантиметри, следва да направя един Reset за Metric Scale List, съответно следва листата с мащаби да ми е само в сантиметри, АКО чертежа ми е в метри правя един Reset за Imperial Scale List и следва да има листата с мащаби в метри.

Подчертавам тази "хитринка" може да се ползва при работа с чист AutoCAD, когато става дума за MEP, Revit, Civil там най - добре когато ползвате Метрична мерна система я ползвайте само нея, недейте да смесвате Имперска и Метрична дори и само като списъци с мащаби, там концепцията за мащаби е малко по - различна ! *Така че ако ползвате _Civil Metric_ - ползвайте само и единствено нещата които са там не комбинирайте ... може да се объркате сериозно *

Благодаря за бързия и изчерпателен отговор! Точно поради факта, че няма връзка между мащаба на чертеж, изчертан 1:1 и мерните единици, в които е изчертан не се сетих за инчовете! :)
