Каква е причината да излизат бели линии върху щриховки при плотиране?

AutoCAD Формула
AutoCAD

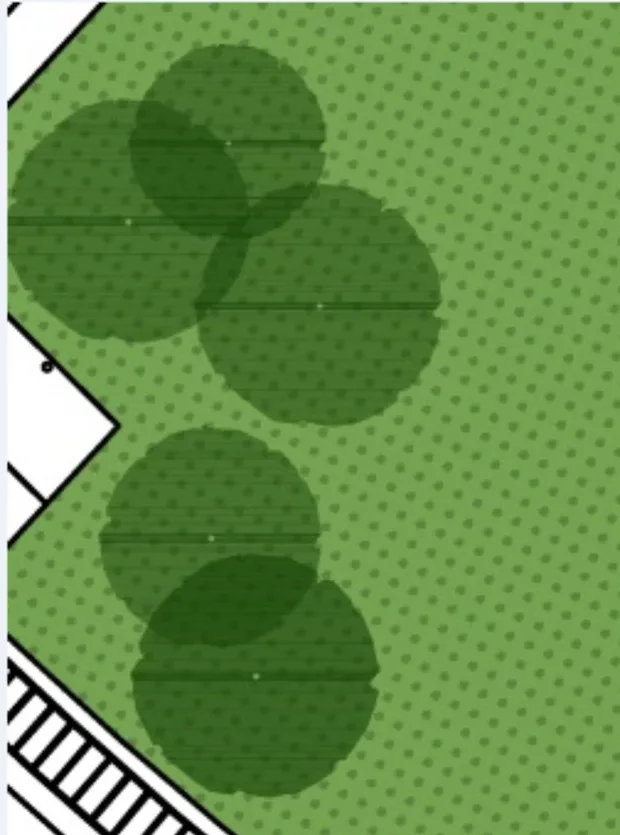

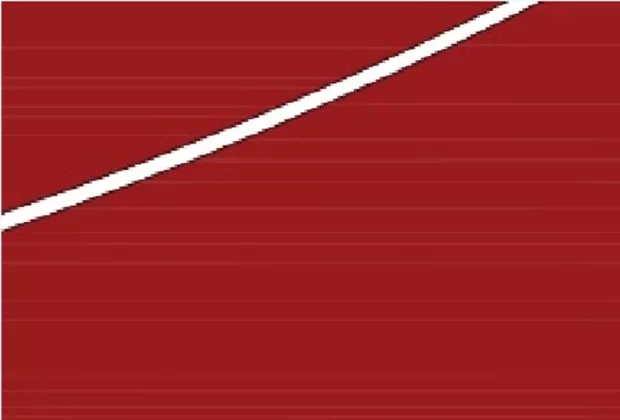

При плотиране dwg to pdf на щрихован чертеж от известно време ми излизат бели линии по целия лист. Вижда се както в pdf-a, така и при принтирането. На картинката от ляво има transparency на щриховката, от дясно не, но и в двата случая го има проблема.

Здравей,



 най - вероятно проблемът идва от настройките на вируалния принтер в случая  DWG to PDF.


И по точно настройката която е за разделителната способност на принтиране на виртуалния принтер.


Как може да се реши проблема ?


В отверен чертеж Ctrl + P  отваря ти се прозореца Plot - Model ( снимка 1 позиция 1 ),
 с
лед което трябва да отидеш на Printer  / Plotter  там съответно да избереш плотера в случая DWG to PDF снимка 1 позиция 2 ),

 след което избери Properties ( снимка 1 позиция 3 ) ще ти се отвори прозорец както на снимка 1 позиция 4 ( Plotter configuration editor  - DWG to PDF ) там отиди на раздела Device and Document Settings ( снимка 1 позиция 5 )

 след което отиди на Custom Properties ( снимка 1 позиция 6 ) след което натинсни бутона Custom Properties ( Снимка 1 позиция 7 ) следва да ти се отвори прозорец като на снимка 1 позиция 8 ( DWG to PDF Properties )

след което в раздела за Vector и Градиент Resolution (. dpi ) ( снимка 1 позиция 9 ) в двете опции за векторните обекти и градиентите ( снимка 1 позиция 10 и 11 ) е хубаво да увеличиш разделителната способност.


За растените изображения снимка 1 позиция 12 и 13 също може да увеличиш dpi  - а с което да вдигнеш качество и на растерните изображения, които слагаш в AutoCAD, при принтиране.


След като увеличиш .dpi - а затвори прозорците със ОК ( apply ) - снимка 1 позиция 14 и 15 , с тези настройки вече PDF които създаваш следва да изглеждат добре когато имат щриховки ( и снимки = растери ).



Обаче,

Препоръката ми е съответно да не се прекалява твърде много защото на pdf - a,

ако заложиш 1400 dpi, а принтера ти е с максимум  600 dpi при принтиране на

цветни копия мисля че е излишно да слагаш 1400 dpi, защото .. ОК на

компютъра в .pdf нещата ще са ОК , но възможностите на принтера ако са слаби няма как да промениш това. Освен ако не си купиш друг принтер :).Съответно принтера ще принтира с максималната си резолюция която има.Хубаво при самото принтиране през PDF да нагласиш принтера да принтира на максималния си .DPI. Това вече трябва да се направи в настройките на "реалния" принтер.

Така че  промени разделителната способност предполгам, че в момента е нагалсена на доста нисък DPI и затова още на ниво PDF виждаш тези линии, ако го промениш на ниво PDF нещата ще са ОК, другото зависи от качеството на принтера.

Ако смяташ че трябва да се доуточни нещо пиши тук в тази тема аз или някой друг от форума ще помогне.

Надявам се да съм бил полезен с отговора.

Пожелавам,
Весели празници изпълнени с хубави моменти  :)

С увеличаването на dpi се влоши качеството на щриховките. Струва ми се, че като го намаля на 300-400dpi е по-добре, но не съм сигурна, възможно ли е?

Може и да го намалиш, досега на колко беше ? Провери дали hatch - a който използваш е Solid за всеки случай.

Да, Solid е. Беше vector 600dpi raster 400dpi
