Как се завърта ?
Имам обект и искам да го завъртя (той ще се и премести) на ъгъл, определен от две отсечки с общ връх. Ъгълът е много малък и при измерването ми дава 0 rad. В смисъл, маркирам обекта, задавам му референтната точка (тя е върха на ъгъла между отсечките), но по-нататък нещата се склисват. Моля за помощ.
Здравей,
от това коeто си описала мисля че имаш следната ситуация.

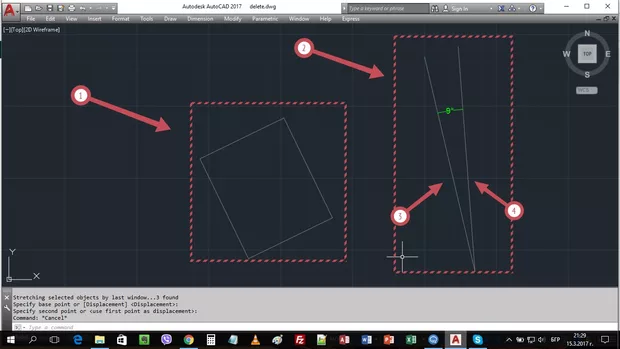

Имаш една фигура (снимка 1 позиция 1), която искаш да завъртиш (освен завъртане фигурата ще претърпи и преместване, както си описала по-горе), съответно това завъртане трябва да стане на базата на ъгъл който е формиран от две отсечки (снимка 1 позиция 2), които отсечки реално представляват рамената на ъгъла (снимка 1 позиции 3 и 4 ).
Как може да стане това?

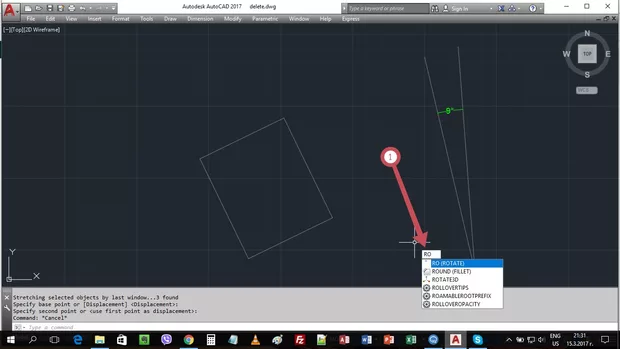

Стартираме командата за завъртане Rotate (RO - снимка 2 позиция 1),

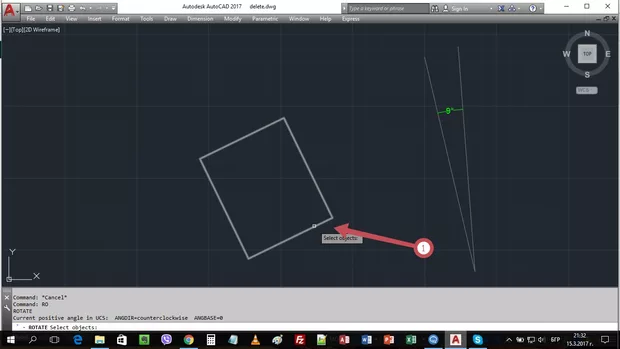

След което селектираме обекта, който искаме да завъртим (снимка 3 позиция 1).

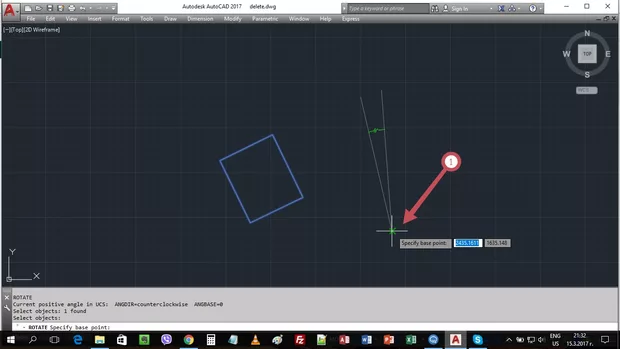

AutoCAD ни пита за базовата тока на завъртане, избираме точката на рпесичане на отсечките - върха на ъгъла.

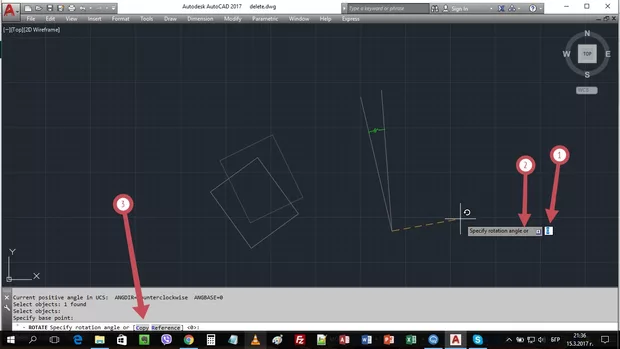

Следва да въведем ъгъла на завъртане (снимка 5 позиция 1) или да извършим друга опция (снимка 5 позиция 2), избираме Опцията Reference (снимка 5 позиция 3) като или кликваме върху опцията в командния ред или избираме R от клавиатурата

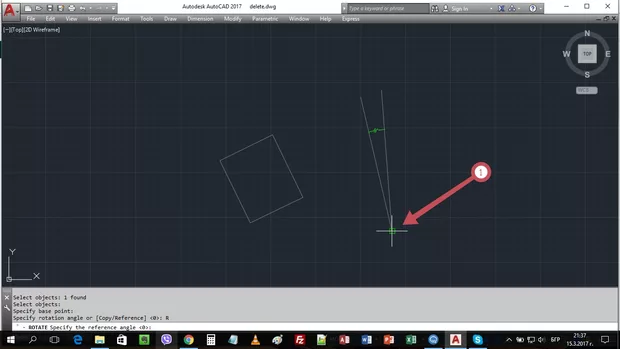

Сега трябва да изберем първата точка, при върха на ъгъла , от лявото рамо на ъгъла (снимка 6 позиция 1).

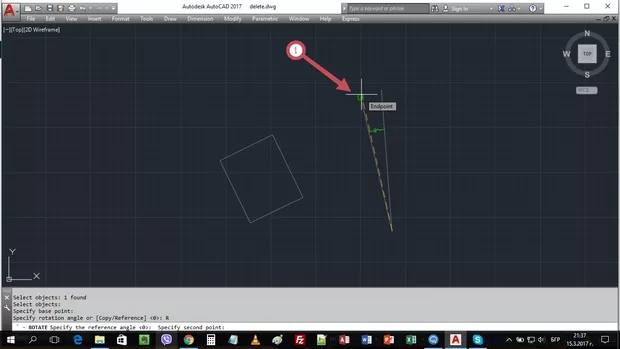

След това избираме втората точка от рамото (снимка 7 позиция 1)
Така зададохме направлението спрямо което ще става завъртането.

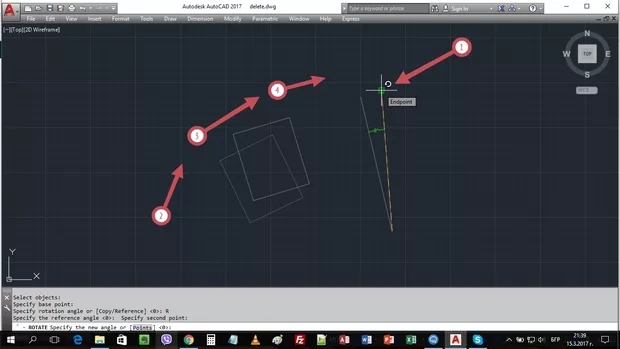

Сега за да се завъртим с ъгъл, ъгъла заключен между двете прати, трябва само да изберем края на другото рамо (снимка 8 позиция 1). И съответно виждаме как фигурата се завърта и премества спрямо ъъгъла на завъртане сформиран между двете линии (снимка 8 позиция 2,3 и 4)

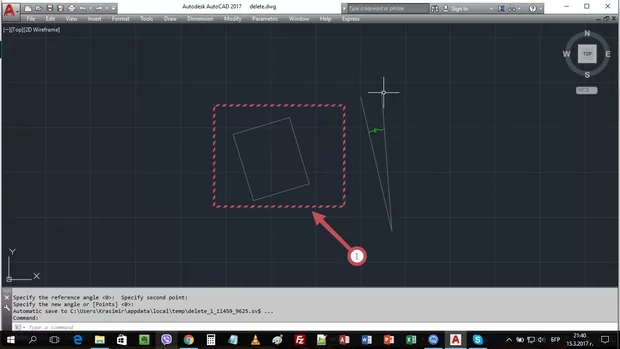

Така завъртяхме и преместихме фигурата спрямо ъгъла (снимка 9 позиция 1)
Надявам се да съм бил полезен с отговора.
