Как може тескта да е на два реда и хоризонталната стрелка да го разделя?

AutoCAD Формула AutoCAD

Може ли, моля, по някакъв друг начин, освен чрез разпадане на блока, който начин на мен ми идва на ум, текстът "Бетонов бордюр", примерно, да се позиционира с едната си половина ("Бетонов") отгоре над хоризонталната част на стрелката, а с другата си половина ("бордюр") - от долната й страна (на хоризонталната част от стрелката) и съответно удължаването на хоризонталната част до побирането на текста, т. е. както беше преди въвеждането на стила за стрелкичките? Благодаря.

Здравей, Ивайло.

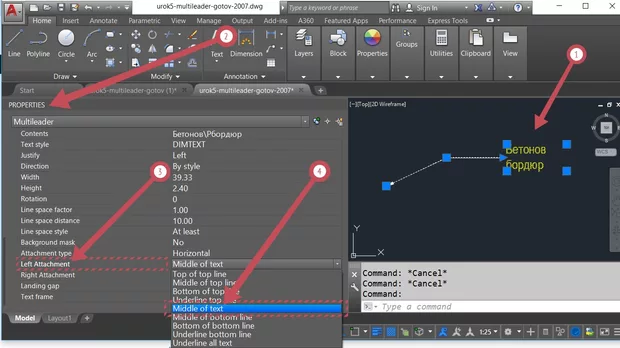

Ако имаш multileader с многоредов текст, то може да направиш показано на снимка 1.

Дадения двуредов текст го правиш на два реда - на единия ред е Бетонов на другият бордюр.

Селектираш мултилидера (снимка 1 позиция 1), след това в палетата Properties (снимка 1 позиция 2) избираш за полето (снимка 1 позиция 3) Left Attachment съответно отпцията MIddle of text (снимка 1 позиция 4) .... AKO многоредовият ти текст е с дясно подравнение то тогава съответно избираш Right Attached.

Снимка_1
