Как да визуализирам куба в лейаута като е завъртян в 3Д изглед?

AutoCAD Формула AutoCAD

Здравейте, как може да се визуализира куба на хартия в 3Д изглед при разпечатване във версия 2017? Благодаря!

Здравей,

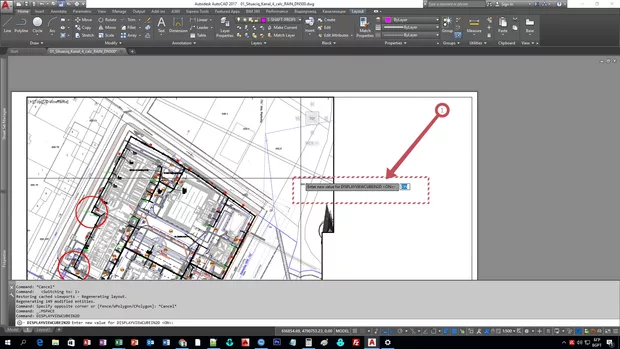

Може да визуализираш куба като влезнеш в viewport- a който си създадал в layout-a и там вече да включиш куба посредством DISPLAYVIEWCUBEIN3D (снимка 1 позиция 1) и избереш ON.В самия layout няма как да вмъкнеш куба, той се вижда само в моделното пространство, затова реално може да го видиш само когато си взленал в viewport - a и гледаш към модела.

Снимка_1

Надвам се да съм бил полезне с отговора.

Да благодаря аз така съм си го визуализирал, искам да го разпечатам на хартия, както се вижда на монитора за да може хора, които не са много наясно с "Възложители" да се ориентират, предполагам ме разбираш :) Ако не може куба, 3Д координатна система има ли за визуализиране на хартия? Вариянта, който съм си сътворил е /начертал съм си с 3dpoliline такъв вариянт на КС за този проект.

Идеята е да не се разпечатва.

Даже ако не се лъжа имаше един bug със civil, не си спомянам в коя версия, в който точно този navcube се принтираше и се принтираше по ужасен начин с много лоша резолюция и изискваше инсталиране на последния service pack за версията.

НО може да си направиш един куб (както слагаме знака за Север в чертежите) и съответно благодарение на куба да се ориетират хората точно как е полгледнат обекта.

Ето например този куб би ви свършил същатата работа както navcub - a.

Споделям тук:

Куб за принтиране

Надявам се че ще ти свърши работа.
