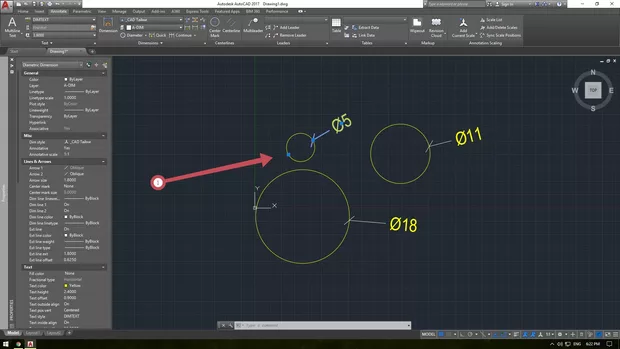

Как да си направя линиите за диаметър да ми изглеждат по този начин?

Здравейте,

При създаването на оразмерителни линии използвате оразмерителна линия Diameter ( снимка 1 позиция 4 ).Отидете в Ribbon раздела Annotation ( снимка 1 позиция 1 ) след това от друпата Dimensions ( снимка 1 позиция 2 ), кликни на стрелката за избор на оразмерителен тип линия ( снимка 1 позици 3 ) и съответно избери тип Diameter ( снимка 1 позиция 4 ).

Или пък използвай ново въведената функция DIM ( снимка 2 позиция 1 ).

Тази функция е нововъведение след 2016 версия на AutoCAD. Идеята ѝ е да разбира сама, какво точно искаш да оразмериш и съответно да приложи адексватна оразмерителна линия.

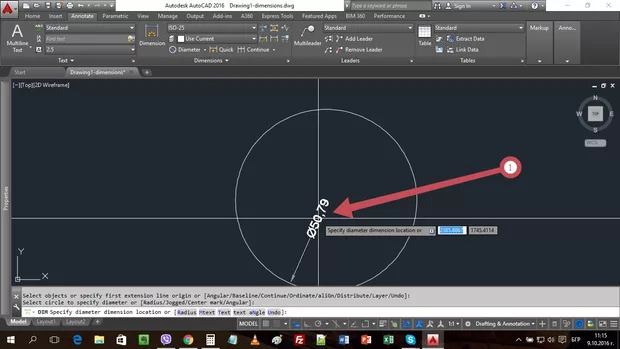

По отношение на това стрелките да излизат отвън както си посочил, трябва при самото изчертаване на оразмерителната линия не трябва с курсора да си вътре в окръжността ( снимка 3 позиция 1 ).

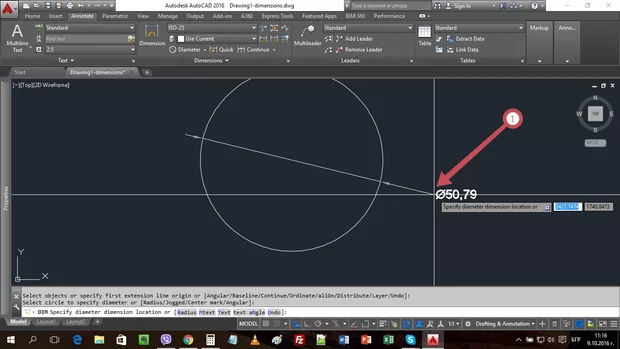

Трябва да си извън нея ( снимка 4 позиция 1 ).

.

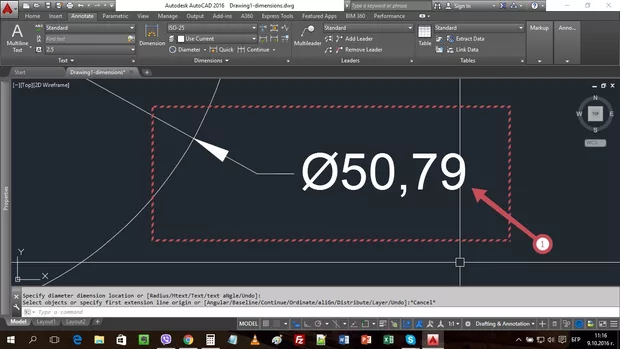

Ако искаш да имаш линия която да сочи към стойността ( снимка 5 позиция 1 ).

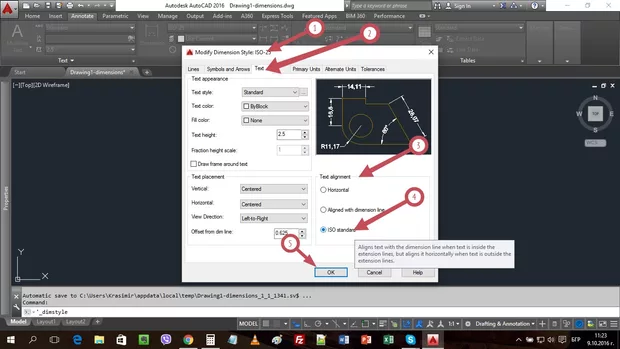

Може да го постигнеш като в настройките ( снимка 6 позиция 1 ) за дадения стил оразмерителна линия, в раздела Text ( снимка 6 позиция 2 ) в полето Text alignment ( снимка 6 позиция 3 ) , дадеш отметка на ISO standard ( снимка 6 позиция 4 )

Надявам се това да е бил търсения ефект и да съм помогнал.

Благодаря за бързия отговор, но каквито и настройки да пусна, както и да позиционирам курсора, линията от другата страна не се изчертава.

Много добре обърни внимание на това, кой е стила който редактираш.Съвета ми е да го редактираш да си сигурен кой точно редактираш и тогава чак да го използваш.Друго като препоръка е да сложете едни стрелки, а не наклонени, когато става дума за отвори.

Това ясно, въпроса ми беше как да изчертая стрелките от другата страна на кръга?

Ако правите настройките, които съм описал по - горе за правилния стил и след настройките изчертаете оразмерителните линии, трябва всичко да е както трябва.

Добре изпратете ми файла на kr_krastev@abv.bg за да видя какви точно правите като настройки и за кой стил сте ги направили. Пак ще се повторя с коментара отгоре, вижте за кой стил правите настройките.

Здравейте, видях файла Ви и видях че сте променил някои от настройките които са по подразбиране.

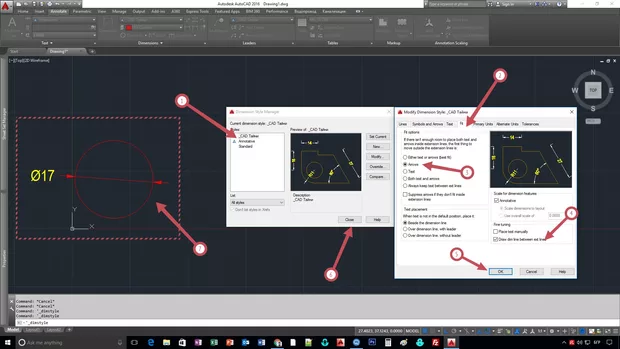

Нещата които промених са за стила _Cad_taini ( снимка 1 позиция 1 ). В раздела Fit (снимка 1 позиция 2 ) сложих отметка на Arrows ( снимка 1 позиция 3 ) за Fit Options, другото което промених в този раздел е че сложих отметка в групата Fine tuning на Draw dim line between ext lines ( снимка 1 позиция 4 ), след което запазих промените ( снимка 1 позиция 1 ), след което затоворих прозореца за настройки на стуловете на оразмеряване и мисля че получих това което търсиш.

Пиши дали това е крайния резултат, който искаш да постигнеш.

На Email - а съм ти върнал отговор придружен с чертежа, в който вече съм направил описаните по - горе настройки.

Благодаря Ви много! Точно това търсех

Моля! Радвам се че това е търсения резултат и сме разрешили казуса.

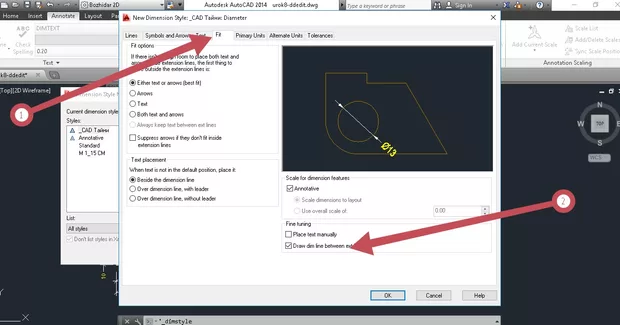

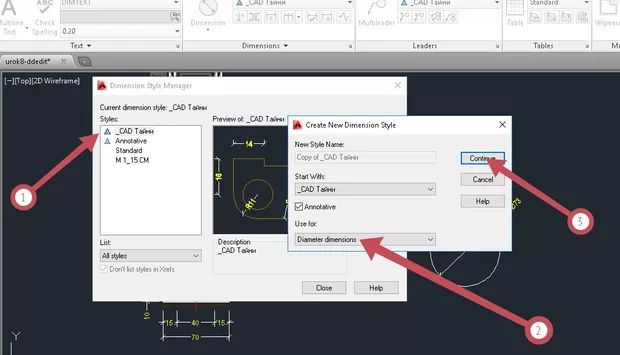

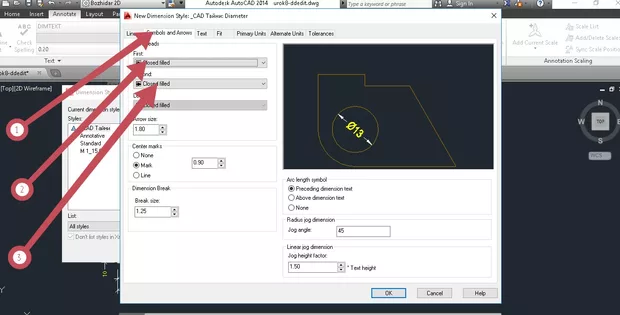

Здравейте! Ако искаме да имаме стрелки само при поставяне на радиус и диаметър, то мисля, че е удачно да се създаде под стил за това. Избираме стила _Cad_taini, избираме New, в полето Use for избираме diameter dimension и Continue, В секцията Simbols and Arrows избираме Closed filled В секцията Fit, в полето Fine tuning избираме Draw dim line between ext lines.

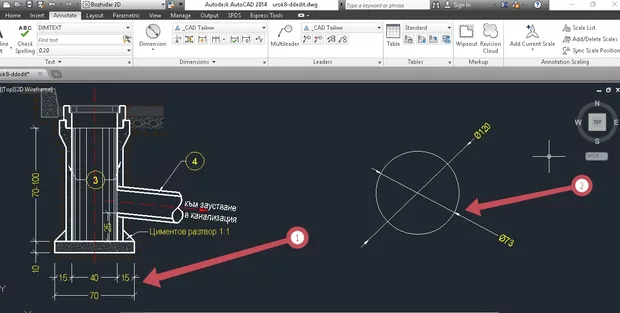

В резултат получаваме засечки(позиция 1) за линейни размери и стрелкички (позиция2) за диаметър.
