Въпрос към урок: Създаване на скосявания, заобляния и "офсет"
от курс: AutoCAD Формула

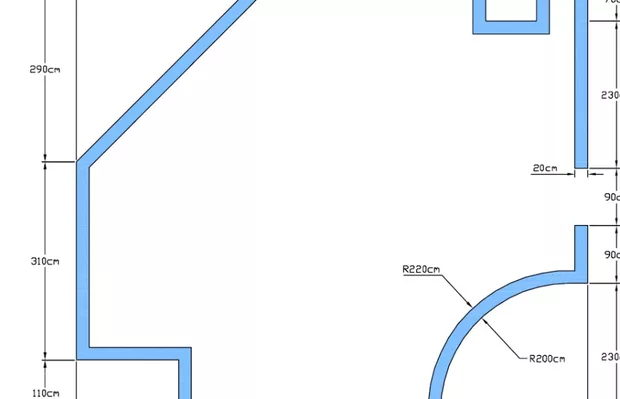

Как да направим заобляне навътре?
Щеше да е хубаво ако има настройка на Fillet, която да обръща закръглението на вътре, но аз за такава не знам. Ако въпросът е въобще как може да се случи това, без значение, че ще е изпълнено с малко повече движения, ето две предложения:
Fillet по стандартния начин + Mirror на получилата се дъга.
Чертае се кръг с желания радиус. Поставя се, така че центърът му да съвпада с пресечната точна на двете линии за заобляне. Маркира се всичко и се Изтрива излишното чрез TRIM
