Как да използвам в блок едитора Array action?

AutoCAD Формула AutoCAD

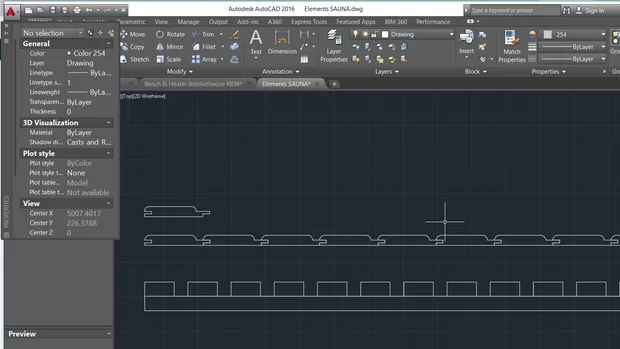

Здравейте, в моята работа ми се налага да размножавам многократно някакъв елемент в посока х или у до достигане на определен размер. бих искала да направя блок, в който да има готов елемент за разможаване и стъпка през която се размножава, а аз да задавам от къде до къде да се размножи до запълване на определено пространство и после да изважда броя като количествена сметка, ще ми спести много време. Нещо като показаното на снимката долу. Благодаря предварително.

Важно е да се отбележи, че самия елемент(сегмент), на който ще се задава Array, трябва да е динамичен блок, за да може да си изкарате бройка само на него чрез DataExtraction! Така получавате блок в блока. Трябва да зададете линеен параметър на обект с Stretch действие, на който да зададете желаните граници за разширяване и стъпката, през която да се разширява. В раздела на действията избирате Array и го задавате на същия този линеен параметър. Следвате стъпките, за които ви пита AutoCAD при задаването на Array действието. Самото действие Array в редакцията на динамичните блокове е същото като в моделното пространство. Единственото особено при създаване на динамични блокове е, че е необходимо действията да бъдат прихванати към параметри. Повече знания относно динамичните блокове може да получите в курса AutoCAD формула II, където има и урок показващ подробно как се задава Array на динамичен блок. Някой неща не винаги стават така както искаме от първия път и някой път е на принципа проба-грешка, за което помага Test Block, така че да сме сигурни, че динамичния ни блок работи като хората.

Здравей, Гергана.

Това което си описала по-горе е страхотно.

Определено след преминаване на курса AutoCAD Формула II, нещата с блоковете стават доста по ясни т.к. се обхващат както фундаментални, така и знания на доста по-високо ниво що се касае блокове и параметрично чертане в AutoCAD, което може да спести много много ценно време.
