Как да добавя панел с команди в даден раздел?

AutoCAD Формула AutoCAD

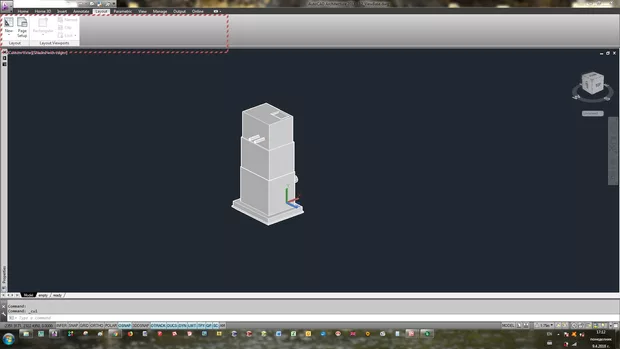

Здравейте колеги, при мен се получи малка изненада. В раздела Layout се оказа, че нямам панела Create View, от където исках да активирам VIEWBASE, а след това да активирам и Selection, за да направя разреза. Как бих могъл да го добавя към раздела Layout?

Здравей, Борис.

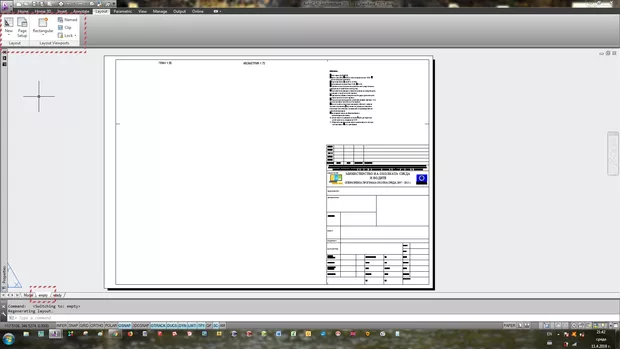

Първо една важна подробност на която искам да обърна внимание. Има разлика между Layout прозореца, които си избрал ти и този който е показан във видеото. Във видеото е избран прозореца Layout, който е от така наречениете контекстуални раздели, които се показват само когато е отворено или стартирано нещо, в случая трябва да си влезнал в Layout space, а не в Model Space както си в момента. Другото условие да се покаже този контекстуален раздел е да ползваш версия след 2015.

В случая ти ползваш версия 2013, и си в правилния раздел, НО не и в правилния Workspace. Ако искаш да виждаш всичките панели, трябва да си в 3D Modelling раздела. Препоръката ми е когато работиш в 3D, да ползваш точно този Workspace.

НО ако държиш да си в 2D modelling работното пространство и искаш да добавиш в layout раздела :)

Става като отвориш CUI прозореца (Customize User Interface). Прозореца се отваря като се изпише CUI в команидя ред и се натисне Space (Enter)

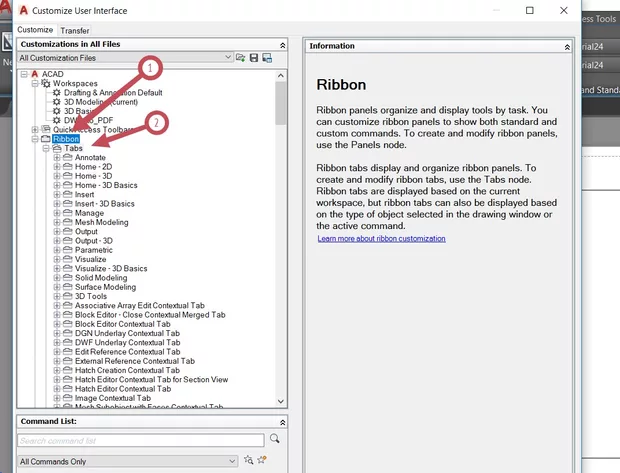

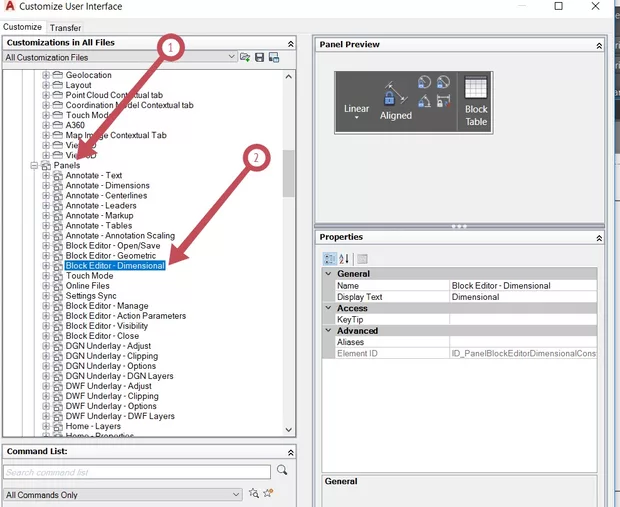

След това в прозореца трябва отвориш с плюсчето Ribon (снимка 1 позиция 1) раздела и от него да отвориш с плюсчето TAB и Panels разделите (снимка 1 позциия 2 и снимка 2 позиция 1).

Снимка_1

След това избери (снимка 2 позиция 2) с ляв бутона на мишакта дадения панел, който искаш да добавиш в раздела ( в случая Create View) , и задръж и с влачене постави този панел в раздела (Tab) в случая Layout. Следва панела (panel) Create View да е поставен в раздела (tab) Layout. Затвори всички прозорци с Apply и ОК.

Снимка_2

Внимавай към точно КОЙ Layout добавяш панела Create View, трябва да е този който се появявав във съответно работно пространство.

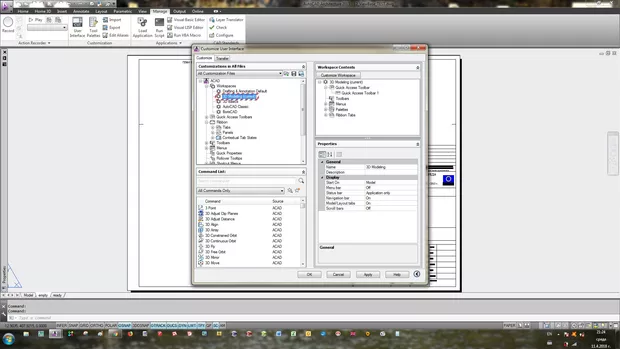

Привет Краси, благодаря много за твоето включване. Винаги си изчерпателен! Следвам инструкциите, но явно пак някъде правя грешка. При включен Customer User Interface активирам за текущо за пространство 3D Modeling (снимка 1).

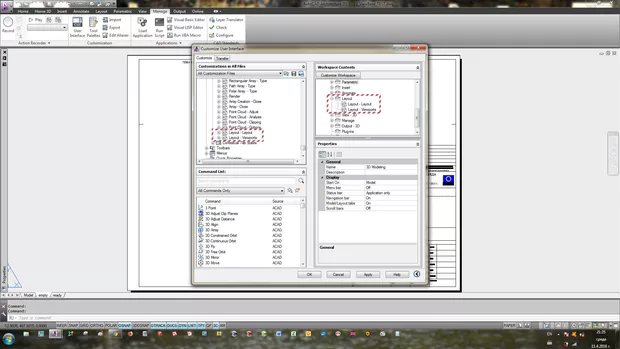

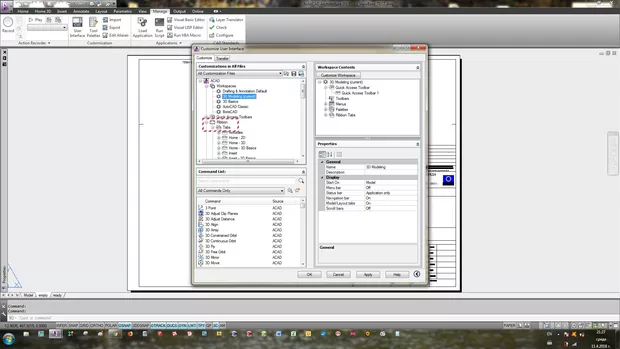

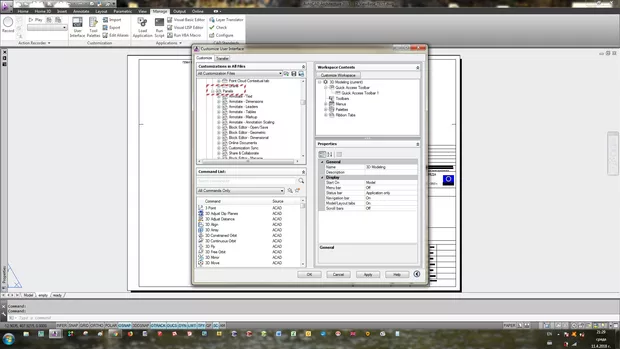

След това отварям Ribbon-а и раздела Tabs (снимка 2) и след това и раздела Panels (снимка 3) В раздела Panels обаче не успявам да намеря панела Create View. Единственото, което намирам е това на снимка 4: И пак съм на изходна позиция , но разбрах урока от видеото и ще запомня важната подробност за коректното работно пространство.

Здравей, тук идва тънкия момент, че ползваш AutoCAD Architecture.

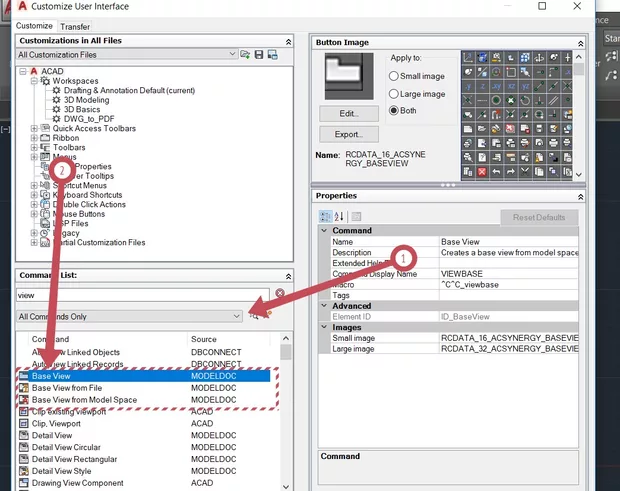

Да проверим дали като цяло я има опцията за Viewbase, така както си в CUI провери дали я има в раздела команди, като си избрал от падащото меню All commands.

Съответнко ако ги има с придърпване ги вакрай в някой от панелите на Layout или създай нов панел в Layout в който да придърпаш base view И други необходими контроли.

Или пък пробвай да изпишеш директно в командния ред и да видим какво ще стане.

Това което намерих като информация е:

The CUI panel "2D views" and the commands VIEWBASE, VIEWPROJ, VIEWEDIT, VIEWUPDATE and VIEWSTD are not available in the AEC versions of AutoCAD 2012.

Така че погледни, може информацията да не е вярна, но проучването ме доведе до това изречение.

Здравей Краси, благодаря ти отново за включването. В крайна сметка като се изпишат командите VIEWBASE и SECTION в командния ред, те се активират и проблема е решен. Още веднъж ти благодаря за съдействието!

Това е страхотно, защото имаш командата и в 2013 на Architecture версията явно я има. Означава също че ако ти е по удобно да работиш с Ribbon интерфейса, следва да можеш да си направиш и панел.

Важното е че имаш командата и ще си свършиш работа :)

Съвета и препоръката ми е ако имаш възможност да сложиш класическа версия на AutoCAD, както всеки път споменавам из форума, Architecture е специализирана версия, а курса е проведен на класически AutoCAD и съответно тук таме има различия, и като се включат и различията между отделните версии 2012/2013,,,2019 понякога докарва малки проблеми.

Благодаря Краси, ще се съобразя с препоръката.
