Как след като направихме тази операция някак си да накараме ArchiCAD да ни сметне количеството отстранен терен например и да го ползваме все едно за смятане на изкопи?

ArchiCAD
Архитектура с ArchiCAD
Проектиране с ArchiCAD

Здравейте, Искам да попитам дали е възможно след като направихме тази операция някак си да накараме ArchiCAD да ни сметне количеството отстранен терен например и да го ползваме все едно за смятане на изкопи?!

Благодаря предварително!

Някой дали ще може да каже има ли, няма ли такава опция!?

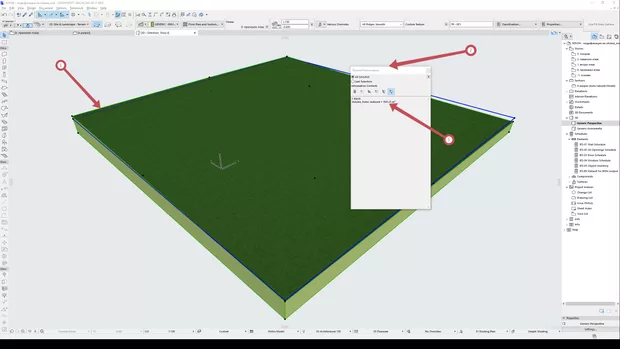

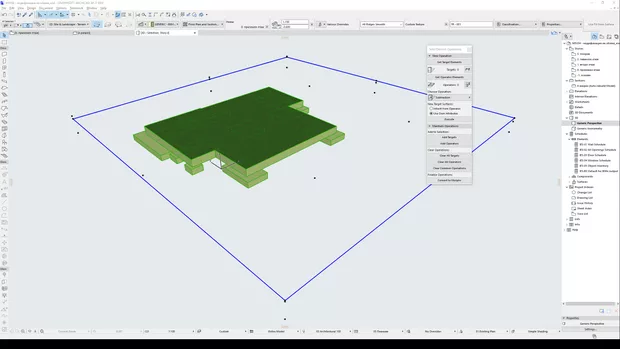

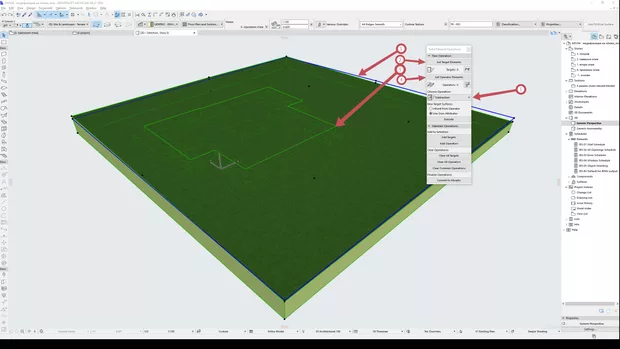

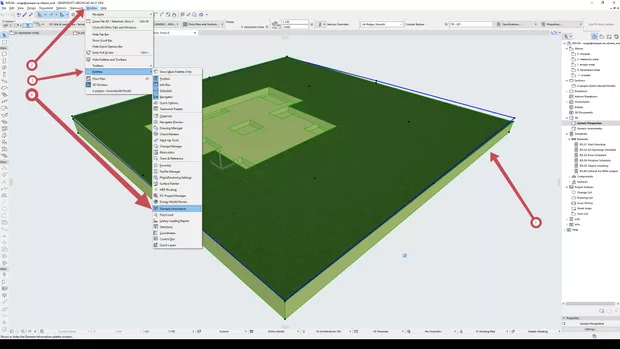

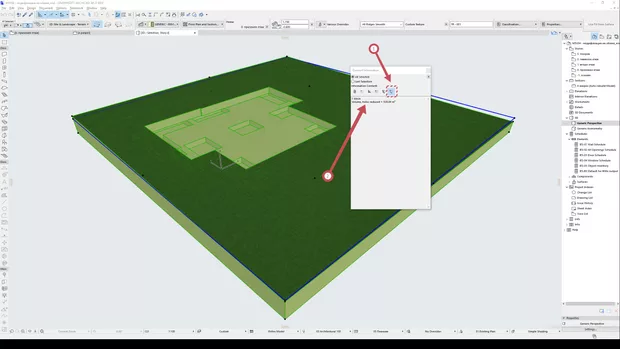

Здравейте, имаше някакъв проблем с платформата Aula.bg миналата седмица и не можеше да бъде добавен screenshot с обяснения към отговора. Можете да видите текущия обем на елемент модифициран посредством SEO(Solid Element Operations) от палетата Element Information. Съответно да изключите другите показатели в прозореца на Element Information освен крайният за обем - тук се показва обема на терена като отнетата част е извадена. Ако желаете да получите обема на терена преди отнемането може да приложите операцията Clear All Connections, да получите целия му обем отново с Element Information и съответно да извадите от целия обем редуцирания и да получите обема на виртуалния изкоп, който в случая с терена от урок 4 на Модул 5 (M05V04) е 64.59 куб.м. След това не забравяйте да дадете Undo, за да не загубите направените отнемания по терена. Ако желаете да включите отнетата част в количества, които да получите след това с ArchiCAD, тогава може да направите едно копие на терена с Copy/Paste и да използвате SEO с операция Subtract, за да получите елемент, който да представлява изкопа, избирайки за target целия терен, а за operator терена след отнеманията Така полученият нов елемент може да поставите в отделен слой, който да бъде използван само за целите на количествената сметка.

Много благодаря!
