Как да Import-на коректно файл, чертан в AutoCad?

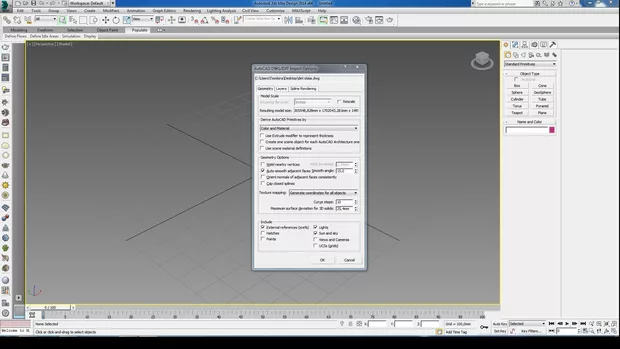

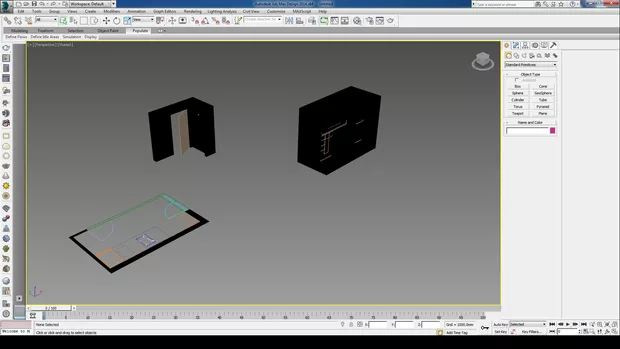

Здравей, Ивайло! Прехвърлям файл от AutoCad 2016 в МАХ 2014 с Import > Import, избирам AutoCAD Drawing (.DWG,.DXF), съгласявам се с AutoCad DWG/DXF Import Options. Файлът се отваря изцяло в черно, трудно се различават отделните елементи, за да ги селектирам и при селекция на един елемент се маркират всички, чертани в този слой, което не ми позволява да работя върху тях. Как да се справя с този проблем? Благодаря ти предварително!
Здравей Теди,
според мен черният цвят идва от това, че в AutoCAD всички обекти са изчертани с бял цвя ... в Мах мпже да го корегираш ако селектираш обекта и му смениш цвета на wireframe-a от Modify панела или със скрипт, който да присъедини пройзволен цвят на всеки обект. Относно селектирането - при импорта избирай Import by Entity (виж по-нагоре коментарите под този урок) и всеки обект от AutoCAD ще е отделен обект в Мах.
Благодаря!
Току-що пробвах импорта с Import by Entity, работи перфектно, прехвърля чертежа с цветовете и слоевете от AutoCAD. :-))
